HEIDENHAIN iTNC 530 (340 420) ISO programming - Manual (Página 311)

iTNC HEIDENHAIN 530 287
8.7 Cic
los
SL gr
up
o II

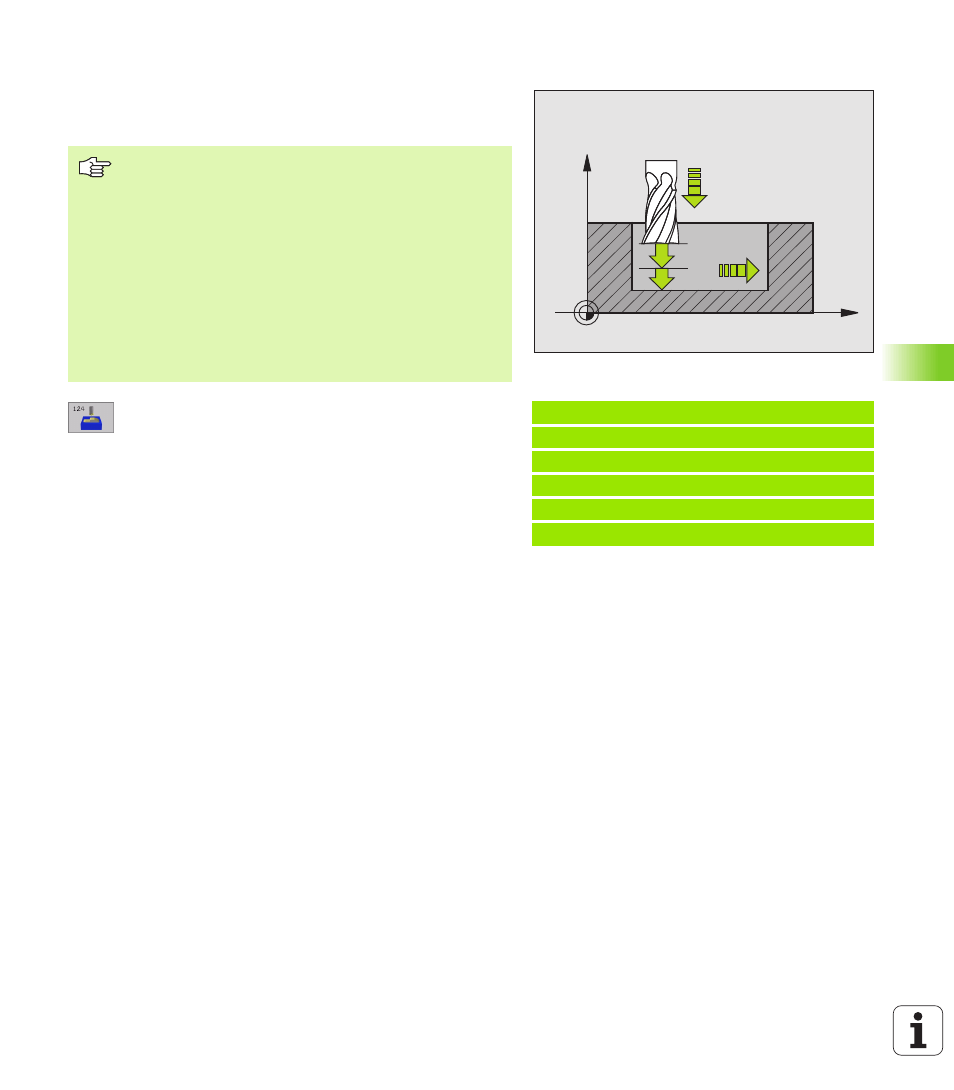

ACABADO LATERAL (Zyklus G124)
El TNC desplaza la herramienta sobre una trayectoria circular tangente
a los contornos parciales. El acabado de cada contorno parcial se
realiza por separado.
U U U U Sentido de giro? Sentido horario = –1 Q9:
Dirección del mecanizado:
+1: giro en sentido antihorario
–1:Giro en sentido horario
U U U U Profundidad de paso Q10 (incremental): medida a la
que la herramienta profundiza cada vez
U U U U Avance de profundización Q11: Avance al profundiza
U U U U Avance de desbaste Q12: Avance de fresado
U U U U Sobremedida de acabado lateral Q14 (incremental):
sobremedida para varios acabados; el último margen
de acabado se desbasta, cuando se introduce Q14 = 0
Ejemplo:Frase NC
N61 G124 ACABADO LATERAL
Q9=+1 ;SENTIDO DE GIRO
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE DESBASTE
Q14=+0 ;SOBREMEDIDA LATERAL
X
Z
Q11
Q12
Q10
Antes de la programación debe tenerse en cuenta
La suma de la sobremedida del acabado lateral (Q14) y del
radio de la herramienta de acabado debe ser menor que la
suma de la sobremedida de acabado lateral(Q3,ciclo G120)
y el radio de la herramienta de desbaste.
Si se ejecuta el ciclo G124 sin desbastar antes con el ciclo
G122
, también es válido el cálculo citado anteriormente; en
ese caso se introduce el valor „0“ para el radio de la hta.
de desbaste.
El TNC calcula automáticamente el punto inicial para el
acabado. El punto inicial depende de las proporciones del
espacio de la cajera.
