HEIDENHAIN iTNC 530 83
3.3 Medir aut
omáticament
e las piezas

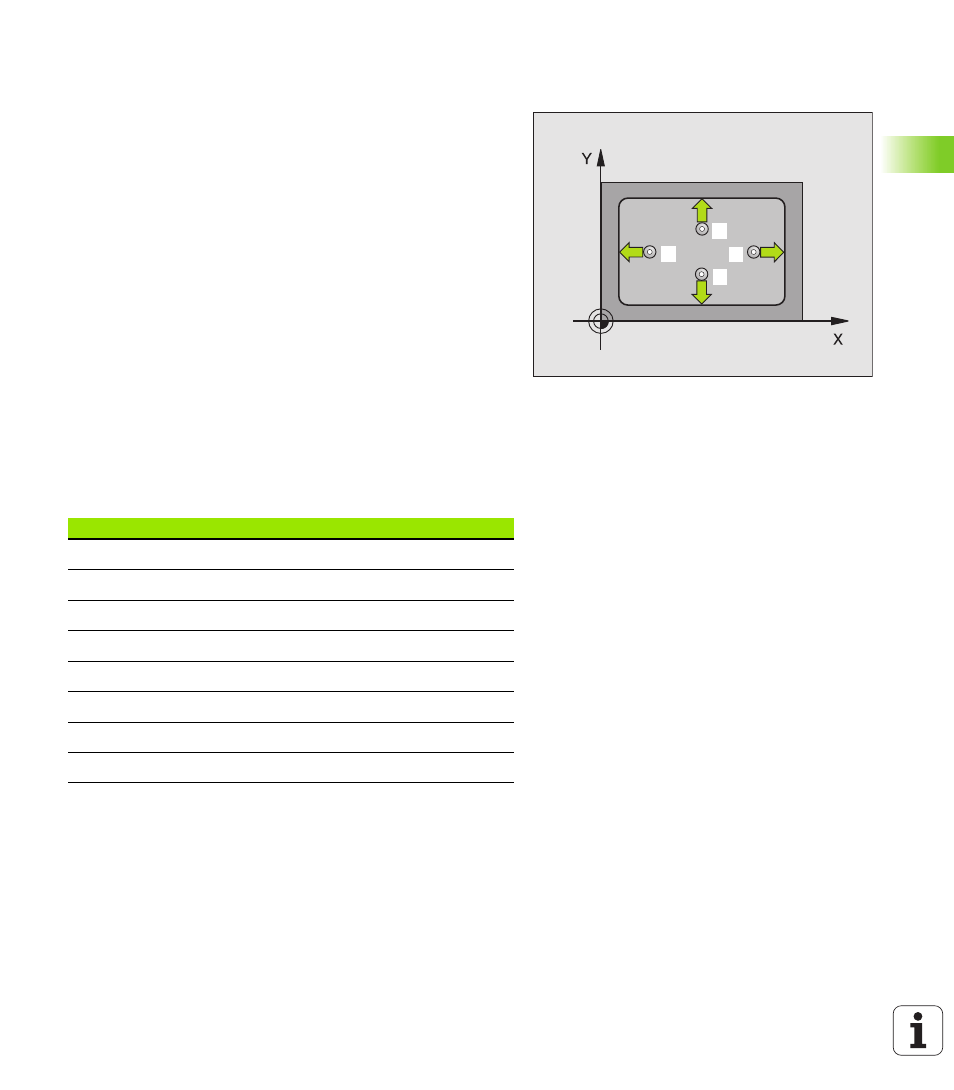

MEDICIÓN INTERIOR DE CAJERA RECTANGULAR
(ciclo de palpación 423, DIN/ISO: G423)
Con el ciclo de palpación 423 se calcula el punto central así como la
longitud y la anchura de una cajera rectangular. Si se han definido los
valores de tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360)
3 A continuación el palpador se desplaza paralelo al eje a la altura de
medición o lineal a la altura de seguridad al siguiente punto de
palpación
2 y allí lleva a cabo el segundo proceso de palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
1
4
3
2
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje transversal
Q154 Valor real del lado en el eje principal
Q155 Valor real del lado en el eje transversal
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje transversal
Q164 Desviación del lado en el eje principal
Q165 Desviación del lado en el eje transversal
