2 1 Introducción
1
.1 Nociones básicas sobr
e los ciclos de palpación
1.1 Nociones básicas sobre los
ciclos de palpación

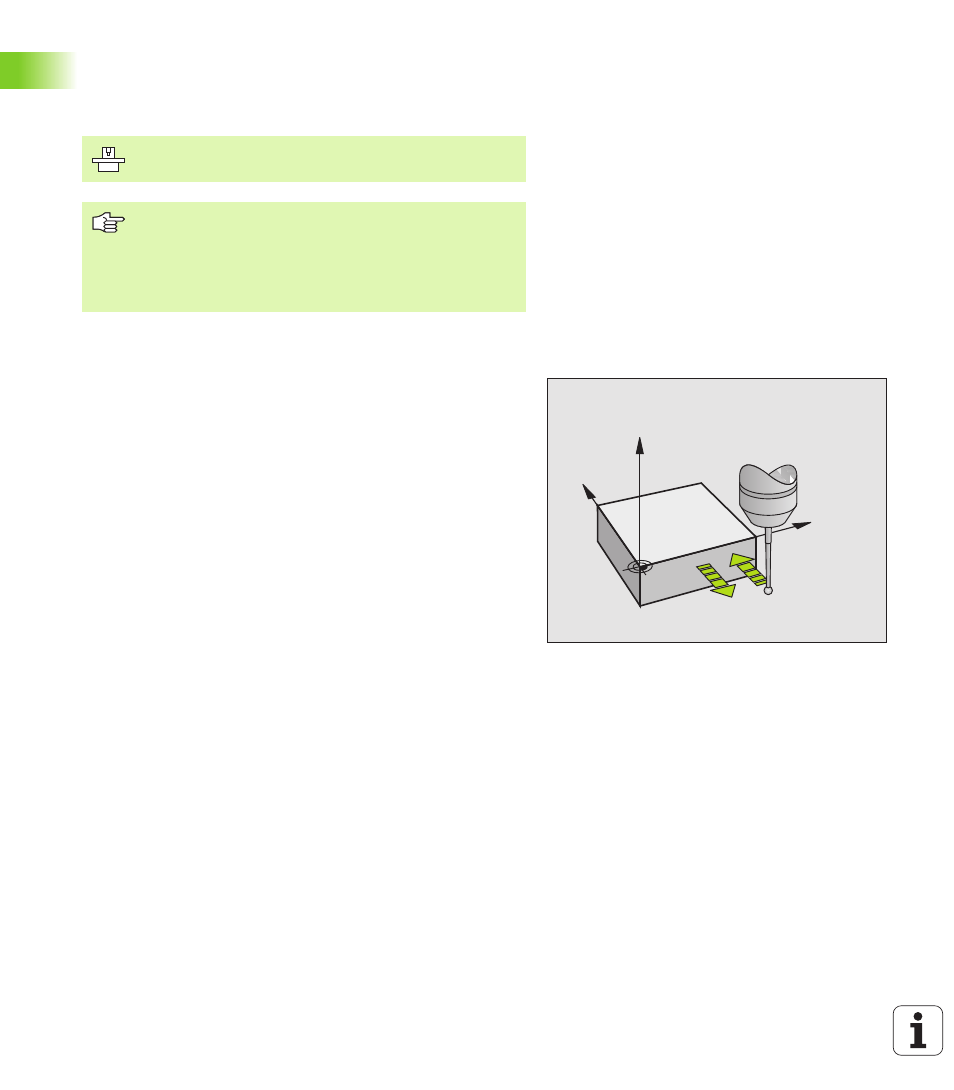

Modo de funcionamiento
Cuando el TNC ejecuta un ciclo de palpación, el palpador 3D se
aproxima a la pieza (incluso con el giro básico activado y en plano de
mecanizado inclinado). El constructor de la máquina determina el
avance de palpación en un parámetro de máquina (véase „Antes de
trabajar con los ciclos de palpación“ en este capítulo más adelante.
Cuando el palpador roza la pieza,
n emite una señal al TNC: Las coordenadas de la posición palpada se
memorizan
n se para el palpador 3D y
n
retrocede en avance rápido a la posición inicial del proceso de
palpación
Cuando dentro de un recorrido determinado no se desvía el vástago,
el TNC emite el aviso de error correspondiente (recorrido: MP6130).
El TNC debe estar preparado por el fabricante de la
máquina para el empleo de palpadores 3D.
Si se llevan a cabo mediciones durante la ejecución del
programa, tener en cuenta que los datos de la
herramienta (longitud, radio) se puedan emplear tanto a
partir de los datos calibrados como a partir de la última
frase TOOL-CALL empleada (selección mediante
MP7411).
Y
X
Z
F
F MAX
