HEIDENHAIN iTNC 530 31
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza

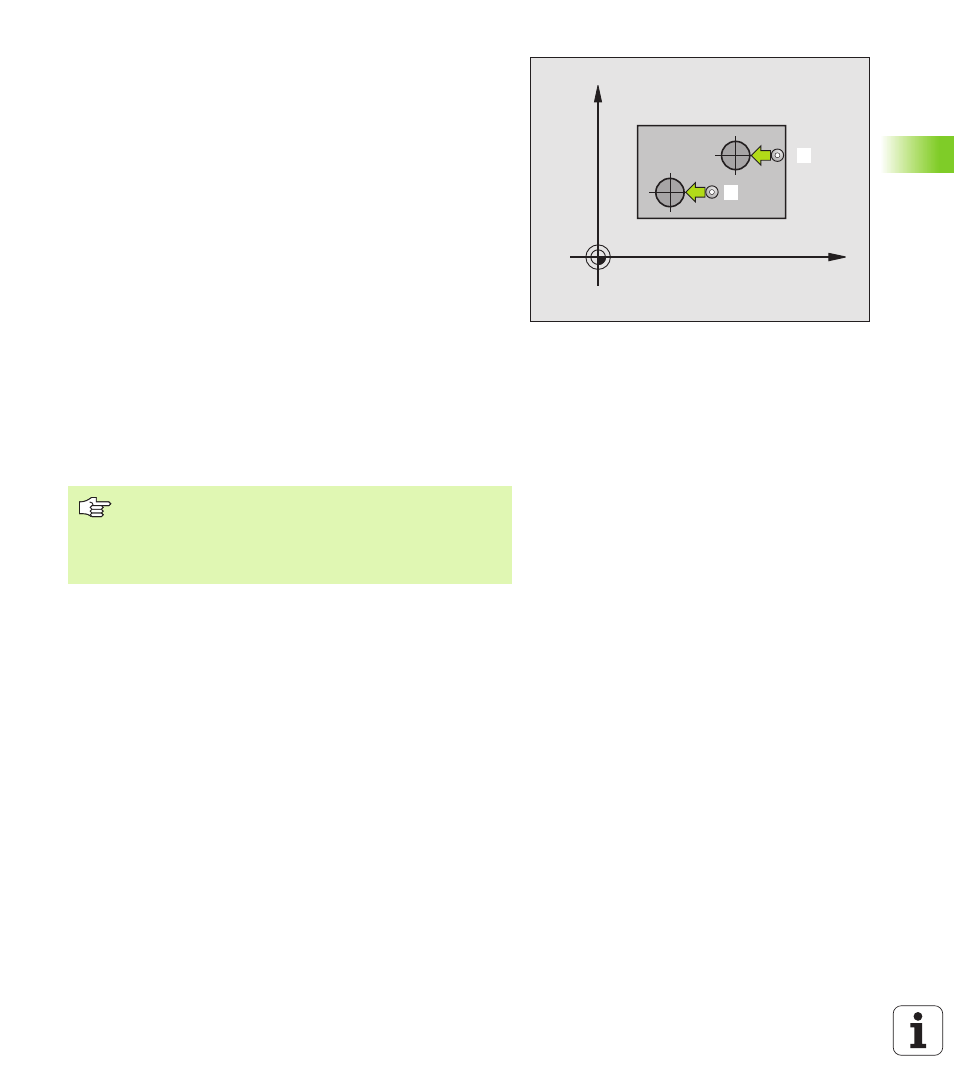

GIRO BÁSICO mediante dos islas (ciclo de
palpación 402, DIN/ISO: G402)
El ciclo de palpación 402 registra los puntos centrales de islas binarias.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de la isla.
Mediante la función del giro básico, el TNC compensa el valor medido
(Véase también „Compensar la posición de inclinación de la pieza.” en
página 16).
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) sobre el punto central
programado para la primera isla
1
2 A continuación el palpador se desplaza a la altura de medición 1 y
registra mediante cuatro palpaciones el primer punto central de la
isla. Entre los puntos de palpación desplazados entre si 90° el
palpador se desplaza sobre un arco de círculo
3 A continuación el palpador retrocede a la altura de seguridad y se
posiciona sobre el punto de palpación
5 de la segunda isla
4 El TNC desplaza el palpador a la altura de medición introducida 2 y
registra mediante cuatro palpaciones el segundo punto central de
la isla
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
X
Y
5
1
