HEIDENHAIN iTNC 530 69
3.3 Medir aut
omáticament
e las piezas
3.3 Medir automáticamente las
piezas
Resumen

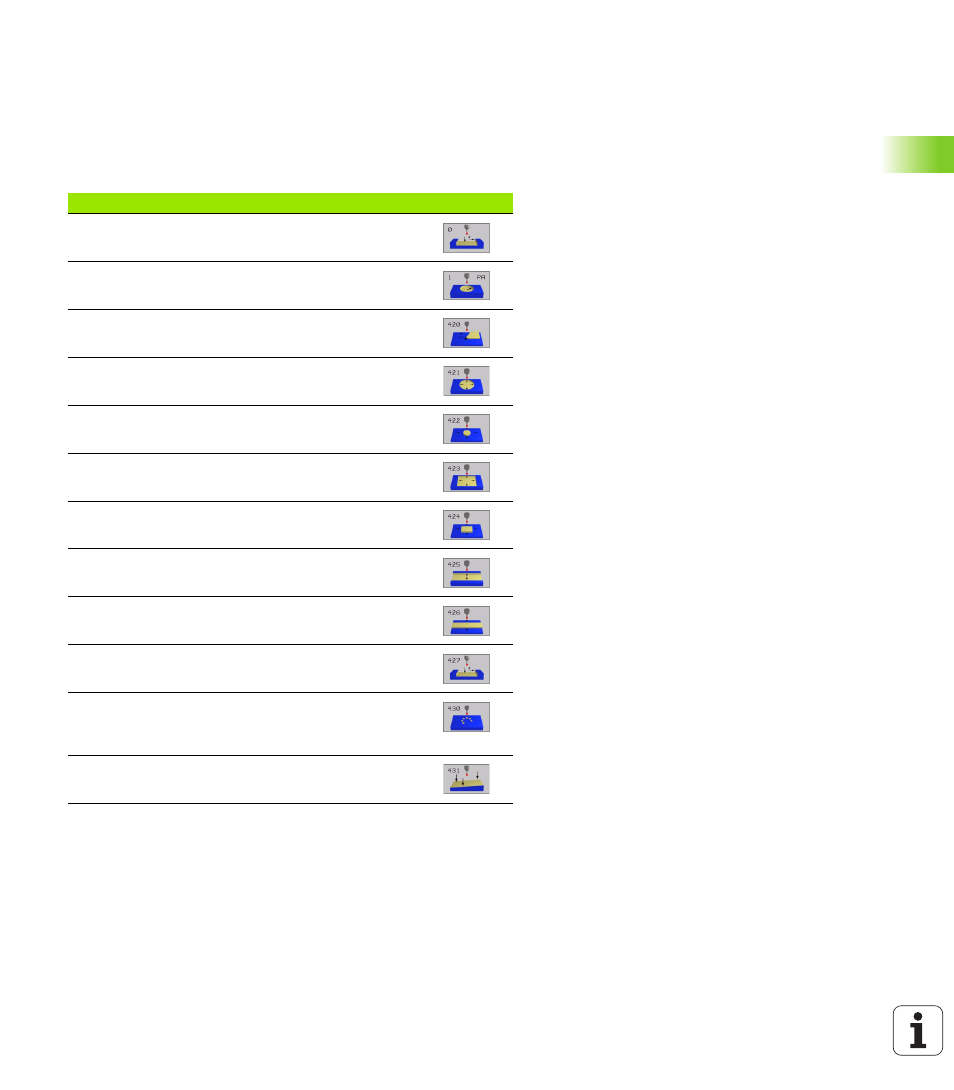

El TNC dispone de doce ciclos para medir piezas automáticamente:
Ciclo Softkey
0 SUPERFICIE DE REFERENCIA, medición de una
coordenada en el eje seleccionado
1 SUPERFICIE DE REFERENCIA POLAR, medición de
un punto, dirección de palpación mediante ángulo
420 MEDIR ÁNGULO. Medir ángulo en el plano de
mecanizado
421 MEDIR TALADRO posición y diámetro de un
taladro
422 MEDIR CÍRCULO EXTERIOR. Medir posición y
diámetro de una isla circular
423 MEDIR INTERIOR DE CAJERA. Medir posición,
longitud y anchura de una cajera rectangular
424 MEDIR EXTERIOR DE CAJERA. Medir posición,
longitud y anchura de una isla rectangular
425 MEDIR ANCHURA INTERIOR (2ª carátula de
softkey) medir anchura de la ranura exterior
426 MEDIR ISLA EXTERIOR (2ª carátula de softkey)
medir el exterior de la isla
427 MEDIR COORDENADA (2ª carátula de softkey)
medir coordenada cualquiera en eje seleccionado
430 MEDIR CIRCULO DE TALADROS (2ª carátula de
softkey) medir la posición y el diámetro del círculo de
taladros
431 MEDIR PLANO (2ª carátula de softkey) medir los
ángulos A y B del eje en un plano
