98 3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas

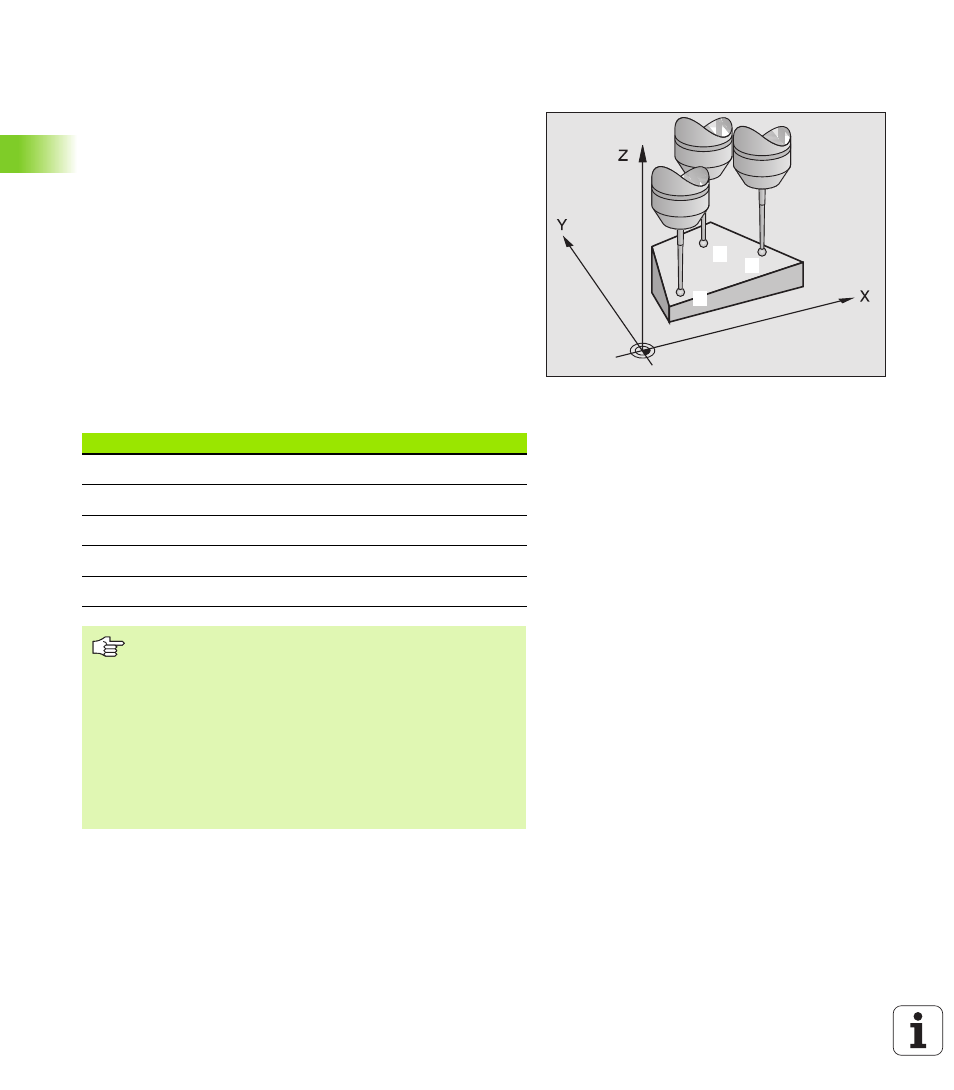

MEDIR PLANO (ciclo de palpación 431, DIN/ISO:
G431)
El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros del
sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posiciónamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 y mide allí el primer punto del plano. Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección opuesta a la palpación
2 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
2 y allí
mide el valor real del segundo punto del plano
3 A continuación el palpador retrocede hacia atrás a la altura de
seguridad. después en el plano de mecanizado al punto de
palpación
3 y allí mide el valor real del tercer punto del plano
4 Para finalizar el TNC retira el palpador a la altura de seguridad y
memoriza los valores angulares calculados en los siguientes
parámetros Q:
2
3
1
Nº de parámetro Significado
Q158 Angulo del eje A
Q159 Angulo del eje B
Q170 Ángulo espacial A
Q171 Ángulo espacial B
Q172 Ángulo espacial C
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Para que el TNC pueda calcular los valores angulares, los
tres puntos de medida no deben estar en una recta.
En los parámetros Q170 - Q172 se memorizan los ángulos
espaciales que se necesitan en la función plano de
mecanizado inclinado. Mediante los primeros puntos de
medida se determina la dirección del eje principal al
inclinar el área de mecanizado.
