3 medir aut omáticament e las piezas – HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 93
HEIDENHAIN iTNC 530
81
3.3 Medir aut
omáticament
e las piezas
U
U
U
U

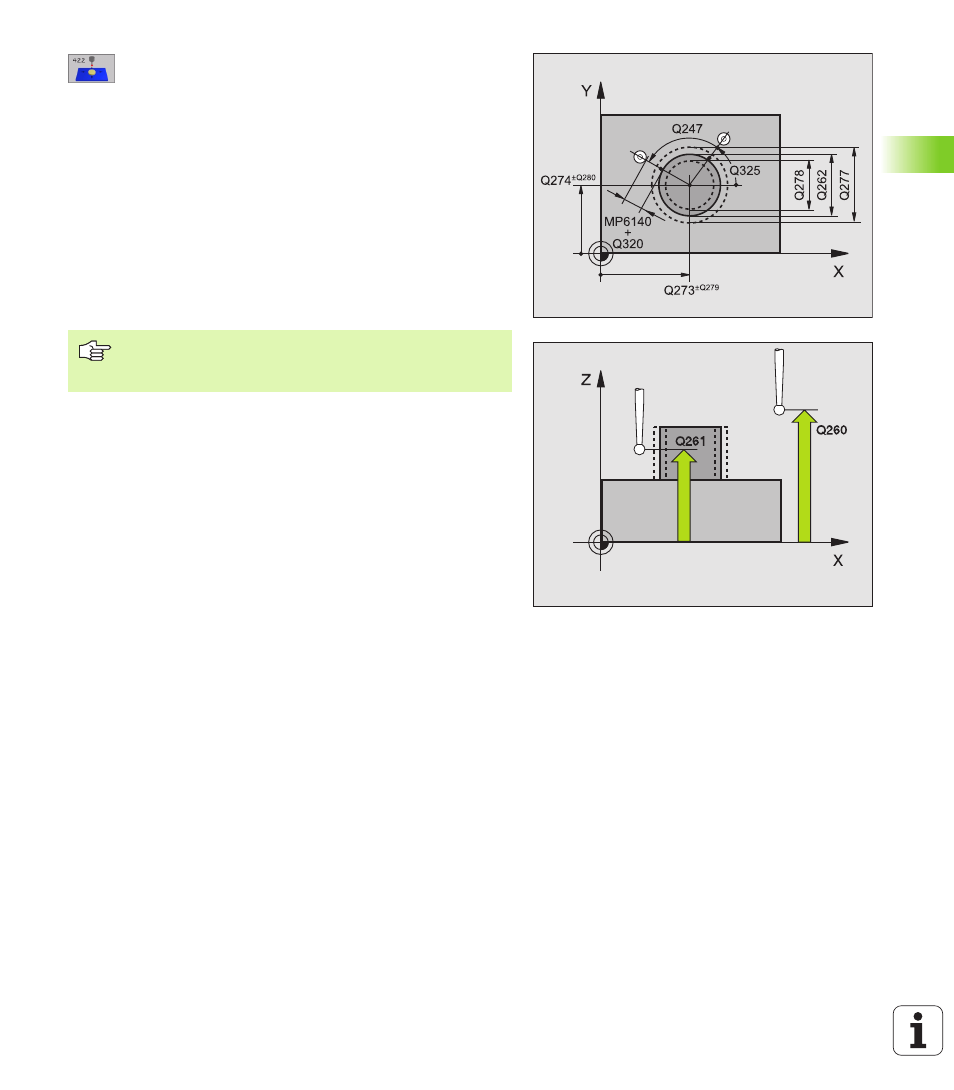

Centro 1er eje
Q273 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado
U
U
U
U
Diámetro nominal
Q262: introducir el diámetro de la
isla
U
U
U
U
Angulo inicial
Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
U
U
U
U
Paso angular
Q247 (incremental): ángulo entre dos
puntos de medición, el signo del paso angular fija la
dirección del mecanizado (- = sentido horario). Si se
quieren medir arcos de círculo, deberá programarse
un paso angular menor a 90°
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que debe
llevarse a cabo la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia añadida entre el punto de medida y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Desplazamiento a la altura de seguridad
Q301:
Determinar el desplazamiento del palpador entre los
puntos de medición:
0: desplazar entre puntos de medida a la altura de
seguridad
1: desplazar entre puntos de medición a la altura
segura
U
U
U
U
Tamaño máximo de la isla
Q275: diámetro máximo
admisible de la isla
U
U
U
U
Tamaño mínimo de la isla
Q276: diámetro mínimo
asmisible de la isla
U
U
U
U
Valor de tolerancia del centro del 1er eje
Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
U
U
U
U
Valor de tolerancia del centro del 2º eje
Q280:
desviación de posición admisible en el eje transversal
del plano de mecanizado
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas de la isla calculadas por el
TNC. Valor de introducción mínimo: 5°.
