2.2 Calibr
a
r palpador digital

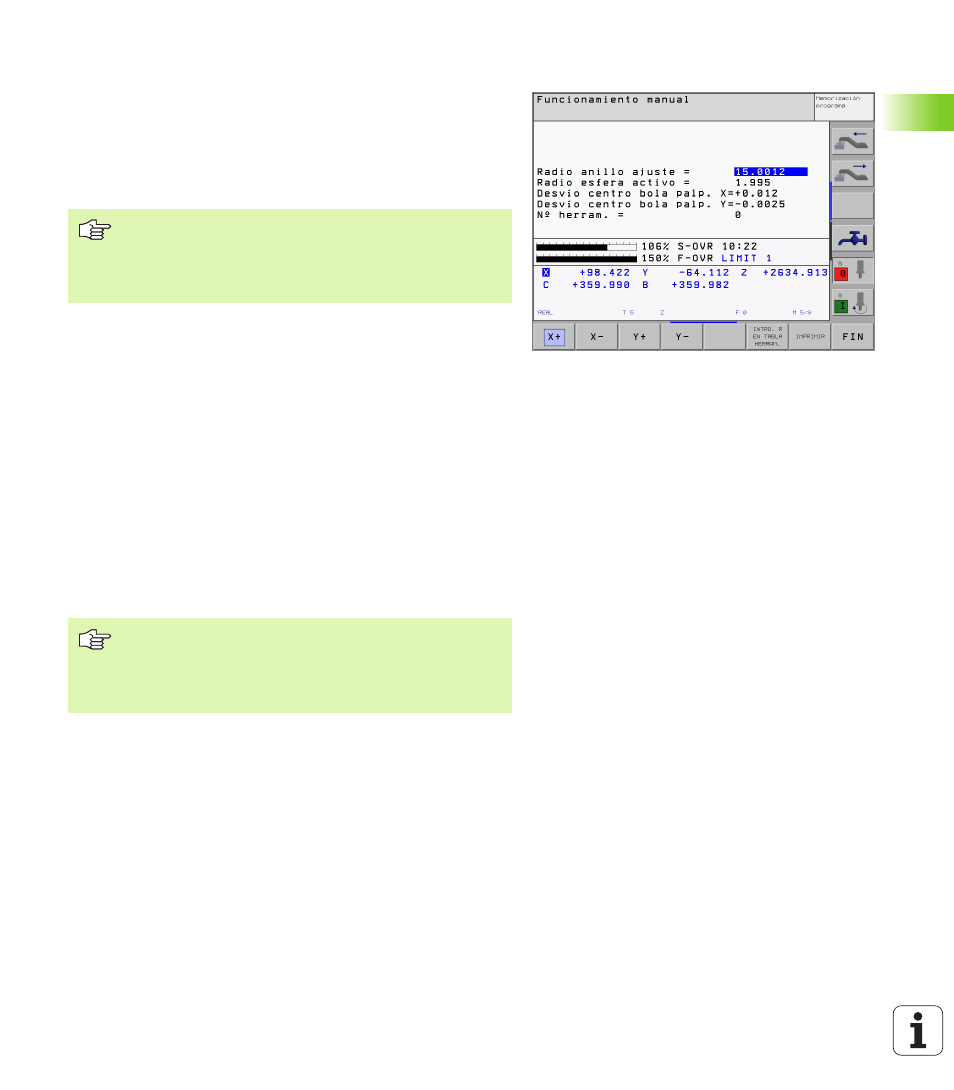

Visualización de los valores calibrados
La longitud activa, el radio activo y el valor de la desviación del palpador
se memorizan en el TNC y después se tienen en cuenta al utilizar el
palpador 3D. Para visualizar los valores memorizados se pulsa CAL. L
y CAL. R.
Memorizar los valores de la calibración en la tabla de htas.
TOOL.T
Cuando se realizan mediciones durante la ejecución del programa, se
pueden activar para el palpador los datos de corrección de la tabla de
htas. mediante un TOOL CALL. Para memorizar los datos de la
calibración en la tabla de htas. TOOL.T debe indicarse en el menú de
calibración el nº de hta. (confirmar con ENT) y pulsar a continuación la
softkey REGISTRO R TABLA HTAS. o bien REGISTRO L TABLA
HTAS..
Gestión de diversas frases con datos de
calibración
Para utilizar varias frases con datos de calibración, hay que fijar el bit 1
del parámetro de máquina 7411. El TNC memoriza los datos de
calibración (longitud, radio, desviación media y ángulo del cabezal) en
la tabla de htas. TOOL.T bajo un número de hta. seleccionable en el
menú de calibración (véase también en el modo de empleo el capítulo
„5.2 Datos de la hta.).
Es posible consultar los datos de calibración en el menú de calibrado
y modificarlos. Para ello hay que tener en cuenta, que hay que escribir
de nuevo las modificaciones en la tabla de herramientas, pulsando la
softkey REGISTRO-R TABLA DE HERRAMIENTAS o REGISTRO-L
TABLA DE HERRAMIENTAS. ¡El TNC no escribe los valores de
calibrado automáticamente en la tabla!
Esta función sólo está disponible cuando está fijado el bit
0 en el parámetro de máquina 7411 = 1 (activar los datos
del palpador con TOOL CALL) y cuando está activada la tabla
de herramientas TOOL.T (parámetro de máquina 7260
distinto de 0).
Cuando se utiliza está función, antes de ejecutar un ciclo
de palpación debe activarse el correspondiente número de
herramienta con una llamada a la misma,
independientemente de si se quiere ejecutar el ciclo de
palpación en funcionamiento automático o en manual.
