HEIDENHAIN iTNC 530
63
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia
U
U
U
U

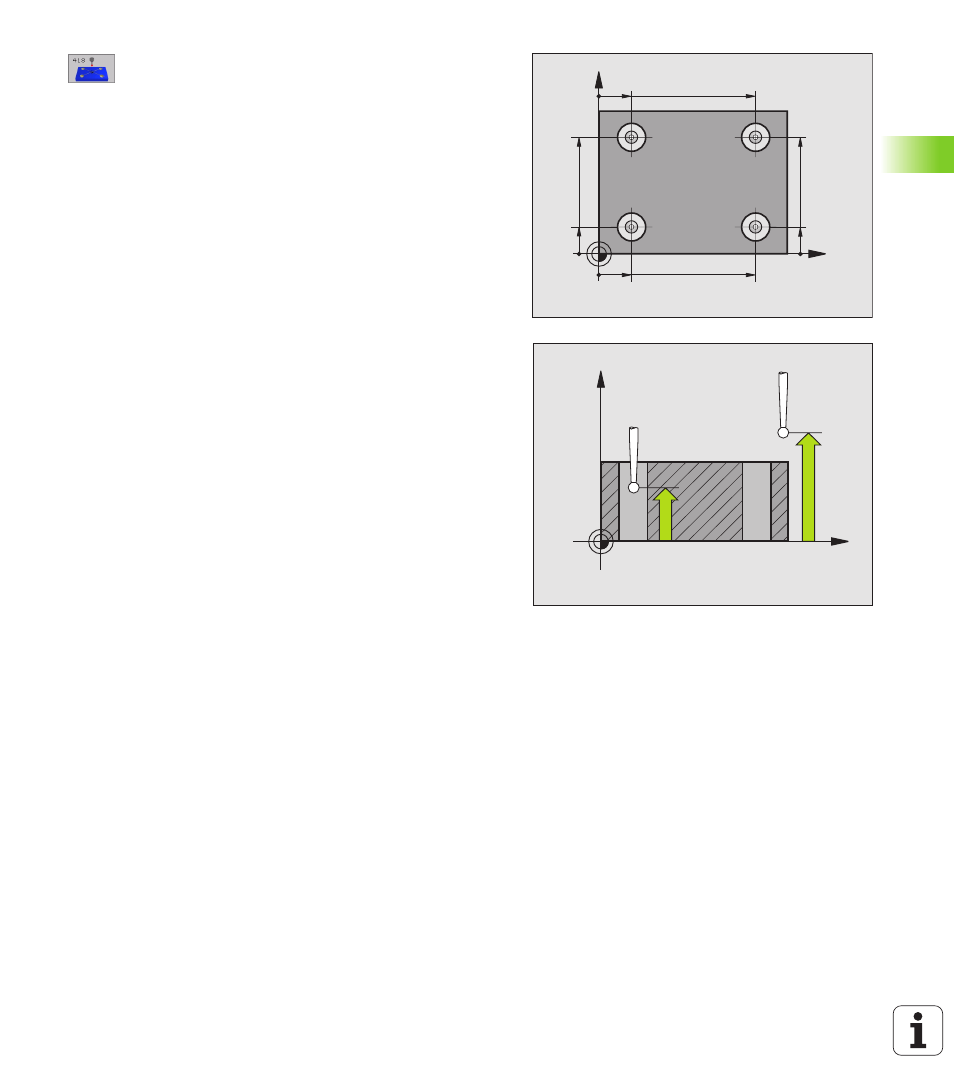

1 centro 1er eje
Q268 (valor absoluto): centro del 1er
taladro en el eje principal del plano de mecanizado
U
U
U
U
1 centro 2º eje
Q269 (valor absoluto): punto central
del 1er taladro en el eje transversal del plano de
mecanizado
U
U
U
U
2 centro 1er eje
Q270 (valor absoluto): centro del 2º
taladro en el eje principal del plano de mecanizado
U
U
U
U
2 centro 2º eje
Q271 (valor absoluto): centro del 2º
taladro en el eje transversal del plano de mecanizado
U
U
U
U
3 centro 1er eje
Q316 (valor absoluto): centro del 3er
taladro en el eje principal del plano de mecanizado
U
U
U
U
3er centro 2º eje
Q317 (valor absoluto): centro del
3er taladro en el eje tranversal del plano de
mecanizado
U
U
U
U
4 centros 1er eje
Q318 (valor absoluto): centro del 4º
taladro en el eje principal del plano de mecanizado
U
U
U
U
4º centro 2º eje
Q319 (valor absoluto): centro del 4º
taladro en el eje transversal del plano de mecanizado
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenadas del centro de la bola (=punto
de contacto) en el eje del palpador, en el que debe
tener lugar la medición
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
X
Y
Q269
Q268
Q270
Q317
Q271
Q318
Q316
Q319
X
Z
Q261
Q260
