HEIDENHAIN iTNC 530 113
4.1 Medición de her
ramientas con el palpador de mesa T
T Con MP6507 se calcula el avance de palpación:
MP6507=0:
La tolerancia de medición permanece constante –
independientemente del radio de la herramienta. Cuando las htas. son
demasiado grandes debe reducirse el avance de palpación a cero. Este
efecto se reconoce antes, cuanto menor se seleccione la máxima
velocidad de giro (PM6570) Y la tolerancia admisibleS (MP6510).
MP6507=1:
La tolerancia de medición varía al aumentar con el radio de
herramienta. De esta forma se asegura un avance de palpación
suficiente para radios de hta. muy grandes. El TNC modifica la
tolerancia de medición según la tabla siguiente:
MP6507=2:
El avance de palpación permanece constante, el error de medición
aumenta de forma lineal de manera que el radio de la herramienta
aumenta:
Tolerancia de medición = (r • MP6510)/ 5 mm) con

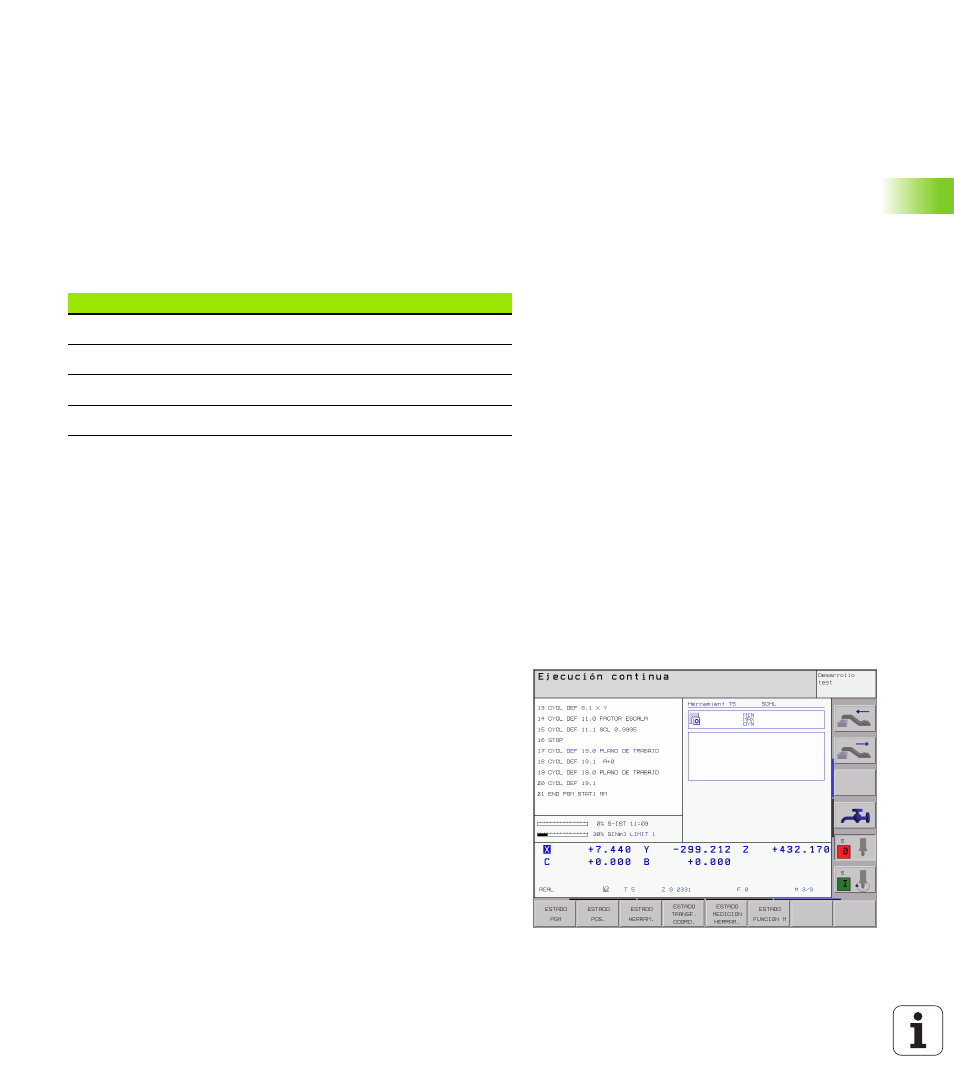

Visualizar resultados de medición
Con la softkey STATUS TOOL PROBE se pueden visualizar los
resultados de la medición de htas. en la visualización de estados
adicional (en los modos de funcionamiento Máquina). El TNC visualiza
a la izquierda el programa y a la derecha los resultados de medición.
Los valores de medición que han sobrepasado la tolerancia de
desgaste, se señalan en el TNC con valores „*“–, los que han
sobrepasado la tolerancia de rotura, con una „B“.
Radio de la herramienta Tolerancia de medición
hasta 30 mm MP6510
30 hasta 60 mm 2 • MP6510
60 hasta 90 mm 3 • MP6510
90 hasta 120 mm 4 • MP6510
r Radio activo de la hta. [mm]
MP6510 Error de medida máximo permitido
