.1 Nociones básicas sobr
e los ciclos de palpación
Ciclos de palpación en los modos de
funcionamiento Manual y electrónico
El TNC dispone en los modos de funcionamiento Manual y Volante
electrónico de ciclos de palpación, con los cuales se puede:
n calibrar el palpador
n compensar la posición inclinada de la pieza
n
fijar puntos cero de referencia
Ciclos de palpación para el funcionamiento
automático
Además de los ciclos de palpación que se utilizan en los modos de
funcionamiento Manual y Volante electrónico, el TNC dispone de
muchos ciclos para diferentes empleos en funcionamiento
automático:
n calibración del palpador digital (capítulo 3)
n compensación de la posición inclinada de la pieza (capítulo 3)
n fijación de los puntos cero de referencia (capítulo 3)
n comprobación automática de la pieza (capítulo 3)
n medición automática de la herramienta (capítulo 4)
Los ciclos de palpación se programan en el modo de funcionamiento
Memorizar/editar programa, mediante la tecla TOUCH PROBE. Los
ciclos de palpación a partir del 400, utilizan al igual que los nuevos
ciclos de mecanizado, parámetros Q como parámetros de
transferencia. Los parámetros con igual función, que el TNC emplea
en diferentes ciclos, tienen siempre el mismo número: p.ej. Q260
siempre es la altura de seguridad, Q261 siempre es la altura de
medición, etc.

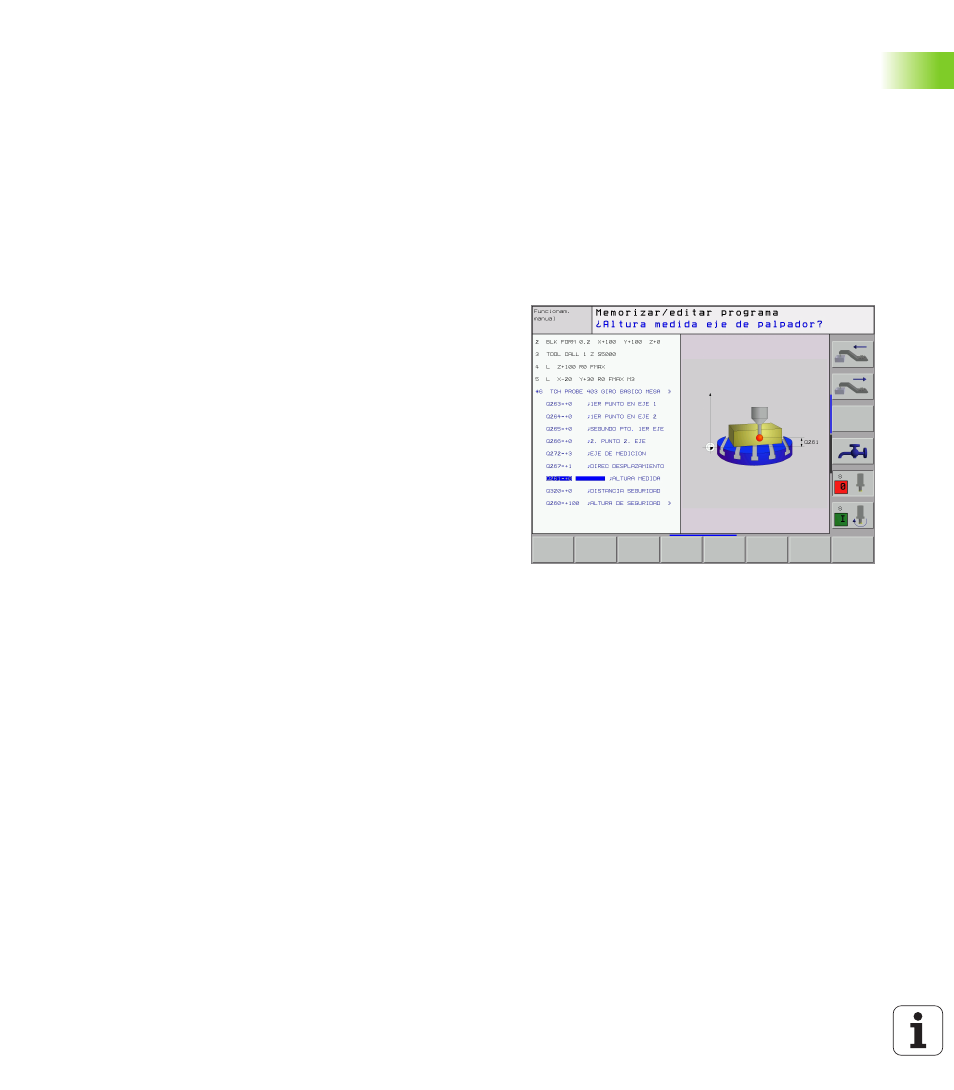

El TNC muestra durante la definición del ciclo una figura auxiliar, para
simplificar la programación. En la figura auxiliar, el parámetro que se
tiene que introducir destaca en un color más claro (véase la figura de
la derecha).
