HEIDENHAIN iTNC 530 73
3.3 Medir aut
omáticament
e las piezas
Sistema de referencia para los resultados de la
medición
El TNC emite todos los resultados de medida en los parámetros de
resultado y en el fichero de mediciones activado, y si es preciso en el
sistema de coordenadas activo, desplazado/girado/inclinado

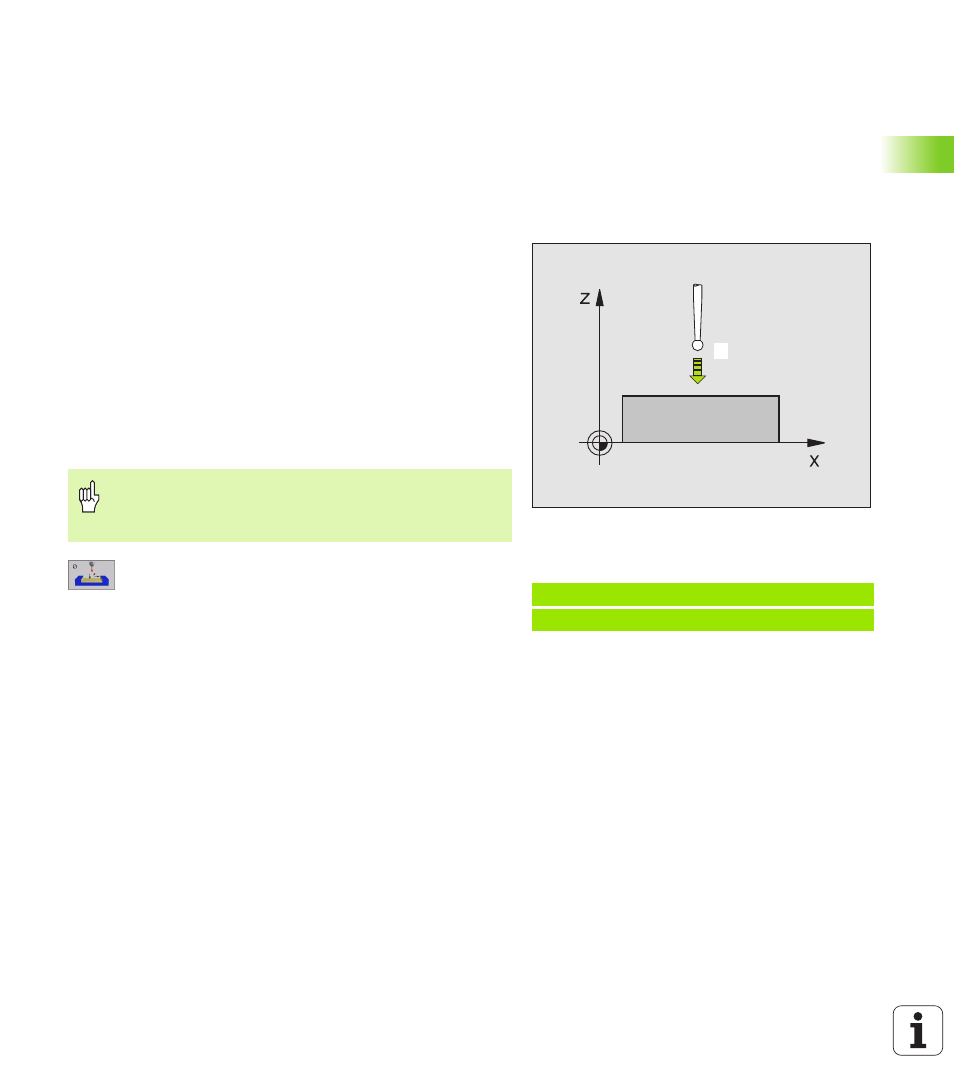

SUPERFICIE DE REFERENCIA (ciclo de palpación
0, DIN/ISO: G55)
1 El palpador se desplaza en un movimiento 3D con marcha rápida
(valor de MP6150 o MP6361) a la posición previa programada en el
ciclo
1
2 A continuación el palpador realiza el proceso de palpación con el
avance de palpación (MP6120 ó MP6360). La dirección de
palpación está determinada en el ciclo
3 Una vez que el TNC haya adoptado la posición, el sistema de
palpación retrocede al punto inicial del proceso de palpación y
memoriza las coordenadas medidas en un parámetro Q. Además
el TNC memoriza las coordenadas de la posición en las que se
encontraba el palpador en el momento de producirse la señal, en
los parámetros Q115 a Q119. Para los valores de estos parámetros
se tienen en cuenta la longitud y el radio del vástago
U U U U ¿Nº de parámetro para el resultado : Introducir el nº
del parámetro Q al que se le asigna el valor de la
coordenada
U U U U Eje/dirección de palpación : introducir el eje de
palpación con las teclas para la selección de ejes o
mediante el teclado ASCII e indicar el signo para la
dirección de palpación. Confirmar con la tecla ENT
U U U U Valor nominal de la posición : introducir todas las
coordenadas para el posicionamiento previo del
palpador mediante las teclas para la selección de ejes
o a través del teclado ASCII
U U U U Finalizar la introducción: pulsar la tecla ENT
1
Antes de la programación debe tenerse en cuenta
Preposicionar el palpador de forma que se evite una
colisión al desplazar la preposición programada.
Ejemplo: Frases NC
67 TCH PROBE 0.0 PLANO DE REFERENCIA Q5 X-
68 TCH PROBE 0.1 X+5 Y+0 Z-5
