3.2 Fijar automáticamente puntos
de referencia
Resumen
El TNC dispone de diez ciclos, con los que se pueden fijar
automáticamente puntos de referencia o se pueden escribir los
valores proporcionados en la tabla de punto cero activa:

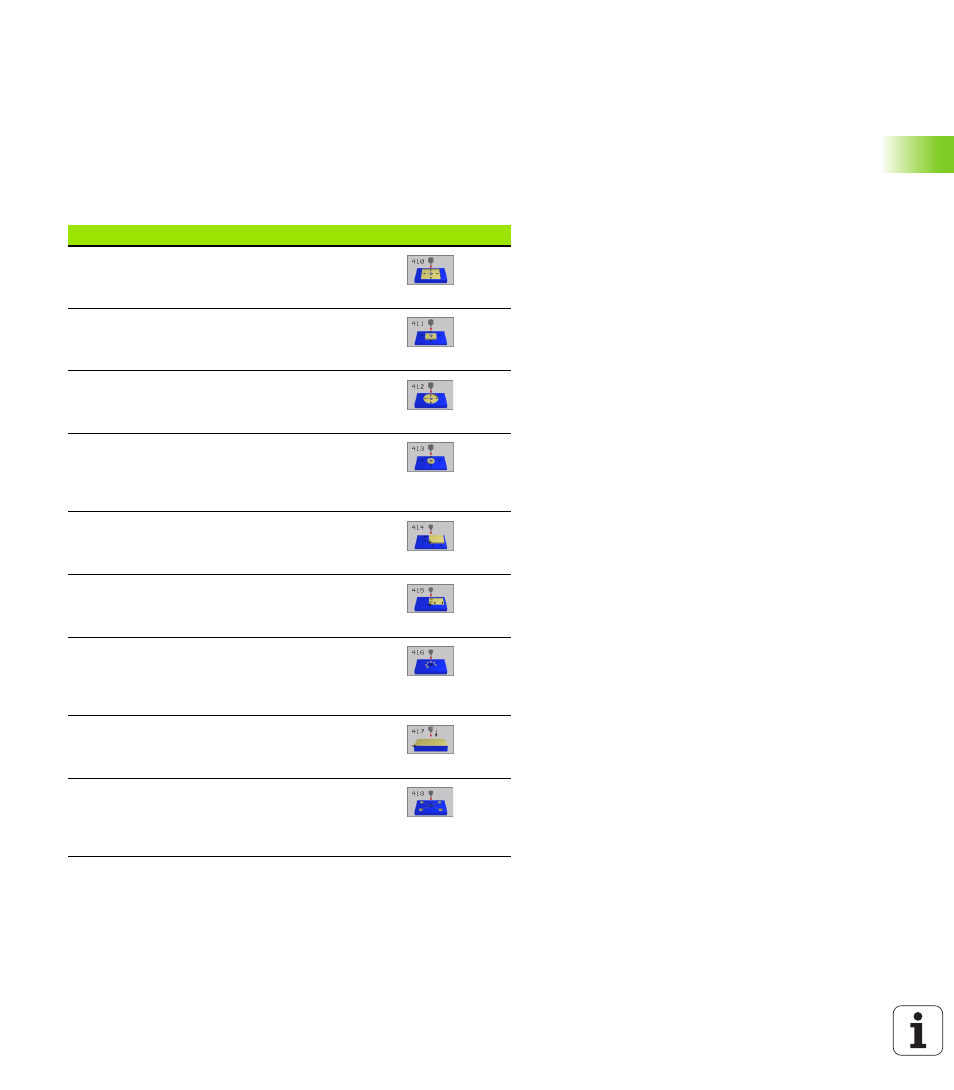

Ciclo Softkey
410 PTO REF RECTÁNGULO INTERIOR medir
longitud y ancho del interior, fijar centro de la
esquina dcha. como punto de referencia
411 PTO REF RECTÁNGULO EXTERIOR medir
longitud y ancho de una rectángulo exterior, fijar
centro del rectángulo como punto de ref
412 CÍRCULO PTO REF INTERIOR medir en el
interior cuatro puntos circulares cualesquiera,
fijar centro del círculo como punto de referencia
413 PTO REF EXTERIOR DEL CÍRCULO medir
cuatro puntos circulares cualesquiera en el
exterior, fijar centro del círculo como punto de
referencia
414 PTO DE REF, RECTÁNGULO EXTERIOR
medir dos rectas en el exterior, fijar punto de
corte de las rectas como punto de referencia
415 PTO, DE REF, RECTÁNGULO INTERIOR
medir dos rectas en el interior, fijar punto de
corte de las rectas como punto de referencia
416 PTO. REF. CENTRO CIRCULO DE
TALADROS (2º plano de softkey) medir tres
taladros en el círculo de agujeros, fijar centro del
círculo de agujeros como punto de referencia
417 PTO.REF. EJE PALPAC. (2º plano de softkey)
medir una posición cualquiera en el eje de
palpación y fijar como punto de referencia
418 PTO.REF. 4 TALADROS (2º plano de softkey)
medir 2 taladros cualquiera en cruz, fijar el punto
de intersección de las rectas de unión como
punto de referencia
