HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 44
32
3 Ciclos de palpación para control automático de la pieza
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza
U
U
U
U
1ª isla: centro 1er eje
(absoluto): Punto central de
la primera isla en el eje principal del plano de
mecanizado
U
U
U
U
1ª isla: centro 2º eje
Q269 (valor absoluto): punto
central de la primera isla en el eje transversal del
plano de mecanizado
U
U
U
U
Diámetro de la isla 1
Q313: diámetro aproximado
de la 1ª isla. Introducir mejor un valor superior al
estimado
U
U
U
U
Longitud de medida de islas 1 en el eje TS
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que tiene
lugar la medición de la isla 1
U
U
U
U
2º isla: centro 1er eje
Q270 (valor absoluto): punto
central de la segunda isla en el eje principal del plano
de mecanizado
U
U
U
U
2º isla: centro 2º eje
Q271 (valor absoluto): punto
central de la segunda isla en el eje transversal del
plano de mecanizado
U
U
U
U
Diámetro de la isla 2
Q314: diámetro aproximado
de la 2ª isla. Introducir mejor un valor superior al
estimado
U
U
U
U
Altura de seguridad isla 2 en el eje TS
Q315
(absoluta): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación a la cual se realiza
la medición de la isla 2
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
determinar el desplazamiento del palpador entre los
puntos de medida:
0: entre los puntos de medida desplazarse a la altura
de medición
1: entre puntos de medida desplazar a la altura de
seguridad
U
U
U
U
Preajuste del giro básico
Q307 (valor absoluto):
cuando la inclinación que se va a medir no se refiere
al eje principal, sino a una recta cualquiera, se
introduce el ángulo de la recta de referencia.
Entonces el TNC calcula para el giro básico la
diferencia entre el valor medido y el ángulo de las
rectas de referencia.
Ejemplo: Frases NC

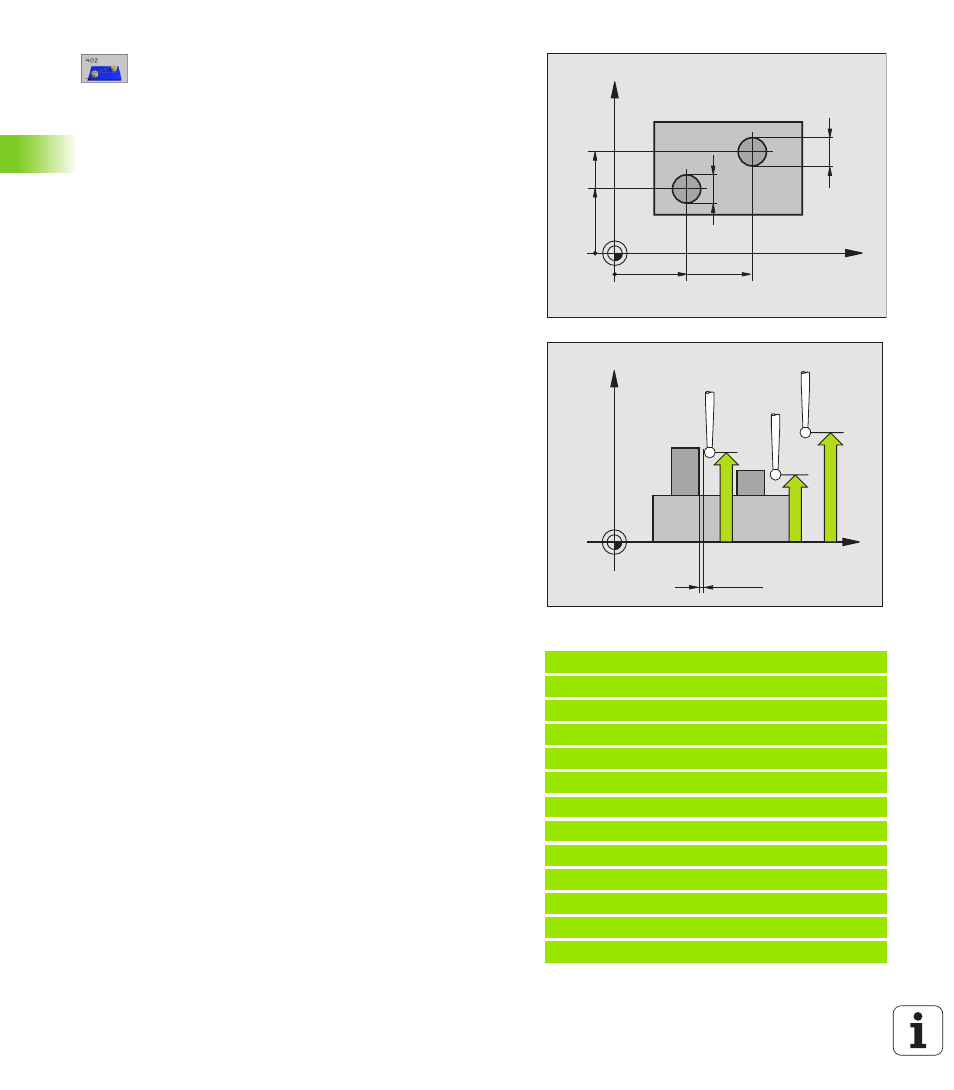

5 TCH PROBE 402 ROT 2 ISLAS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q313=60 ;DIAMETRO ISLA 1
Q261=-5 ;ALTURA MEDIDA 1
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q314=60 ;DIAMETRO ISLA 2
Q215=-5 ;ALTURA DE MEDICION 2
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q307=+0 ;VALOR PREF. GIRO BASICO
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
