24 2 Ciclos de palpación en los modos de funcionamiento Manual y El. volante
2.5 Medir piezas con los palpador
es 3D
Determinar el ángulo entre el eje de referencia
angular y una arista de la pieza
U U U U Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
U U U U Angulo de giro: Anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
U U U U Realizar el giro básico a partir del lado a comparar
(véase „Compensar la posición de inclinación de la
pieza.” en página 16)
U U U U Con la softkey PALPAR ROT se visualiza como ángulo
giratorio el ángulo entre el eje de referencia angular y
la arista de la pieza
U U U U Eliminar el giro básico o restablecer el giro básico
original
U U U U Fijar el punto de referencia al valor anotado

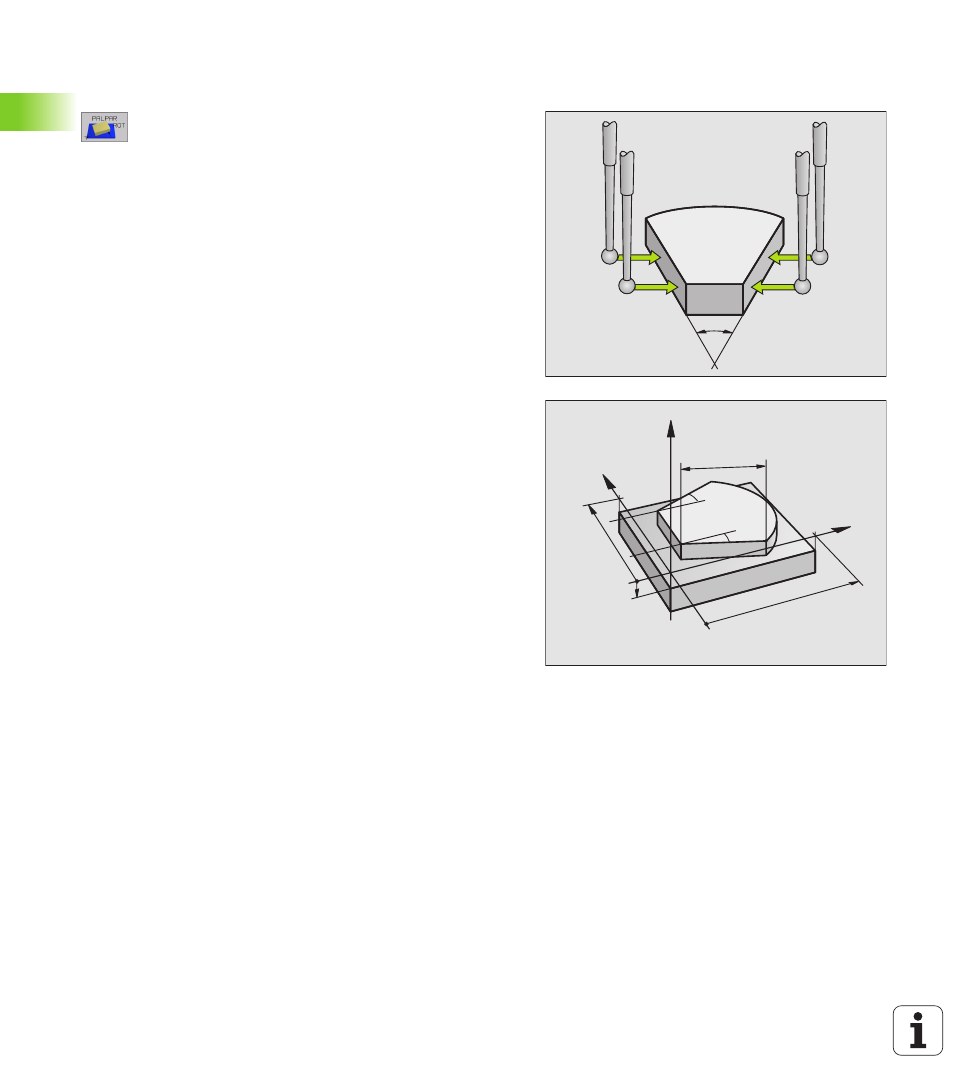

Determinar el ángulo entre dos aristas de la pieza
U U U U Seleccionar la función de palpación: pulsar la softkey PALPAR ROT
U U U U Angulo de giro: Anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
U U U U Realizar el giro básico para el primer lado (véase „Compensar la
posición de inclinación de la pieza.” en página 16)
U U U U Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
U U U U Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
U U U U Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
