4.4 Abrir e introducir programas
Estructura de un programa NC en formato
lenguaje conversacional HEIDENHAIN
Un programa de mecanizado consta de una serie de frases de
programa. En el dibujo de la derecha se indican los elementos de una
frase.
El TNC enumera automáticamente las frases de un programa de
mecanizado en secuencia ascendente.
La primera frase de un programa empieza con BEGIN PGM, el nombre
del programa y la unidad de medida válida.
Las frases siguientes contienen información sobre:
„
la pieza en bruto
„ Definiciones y llamadas a la herramienta
„ Desplazamiento a una posición de seguridad
„ Avances y revoluciones
„ Tipos de trayectoria, ciclos y otras funciones
La última frase de un programa se identifica con END PGM, el nombre
del programa y la unidad de medida válida.
Definición de la pieza en bruto:
BLK FORM
Después de abrir un nuevo programa se define una pieza en forma de
paralelogramo sin mecanizar. Para definir la pieza en bruto, pulsar la
softkey SPEC FCT y, a continuación, la softkey BLK FORM. El TNC
precisa dicha definición para las simulaciones gráficas. Los lados del
paralelogramo pueden tener una longitud máxima de 100 000 mm y
deben ser paralelos a los ejes X, Y y Z. Esta pieza en bruto está
determinada por los puntos de dos esquinas:
„
Punto MIN: Coordenadas X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
„
Punto MAX: Coordenadas X, Y y Z máximas del paralelogramo;
introducir valores absolutos o incrementales
¡HEIDENHAIN recomienda desplazarse a una posición de
seguridad después de la llamada de herramienta, desde la
cual el TNC pueda posicionarse para un mecanizado libre
de colisiones!

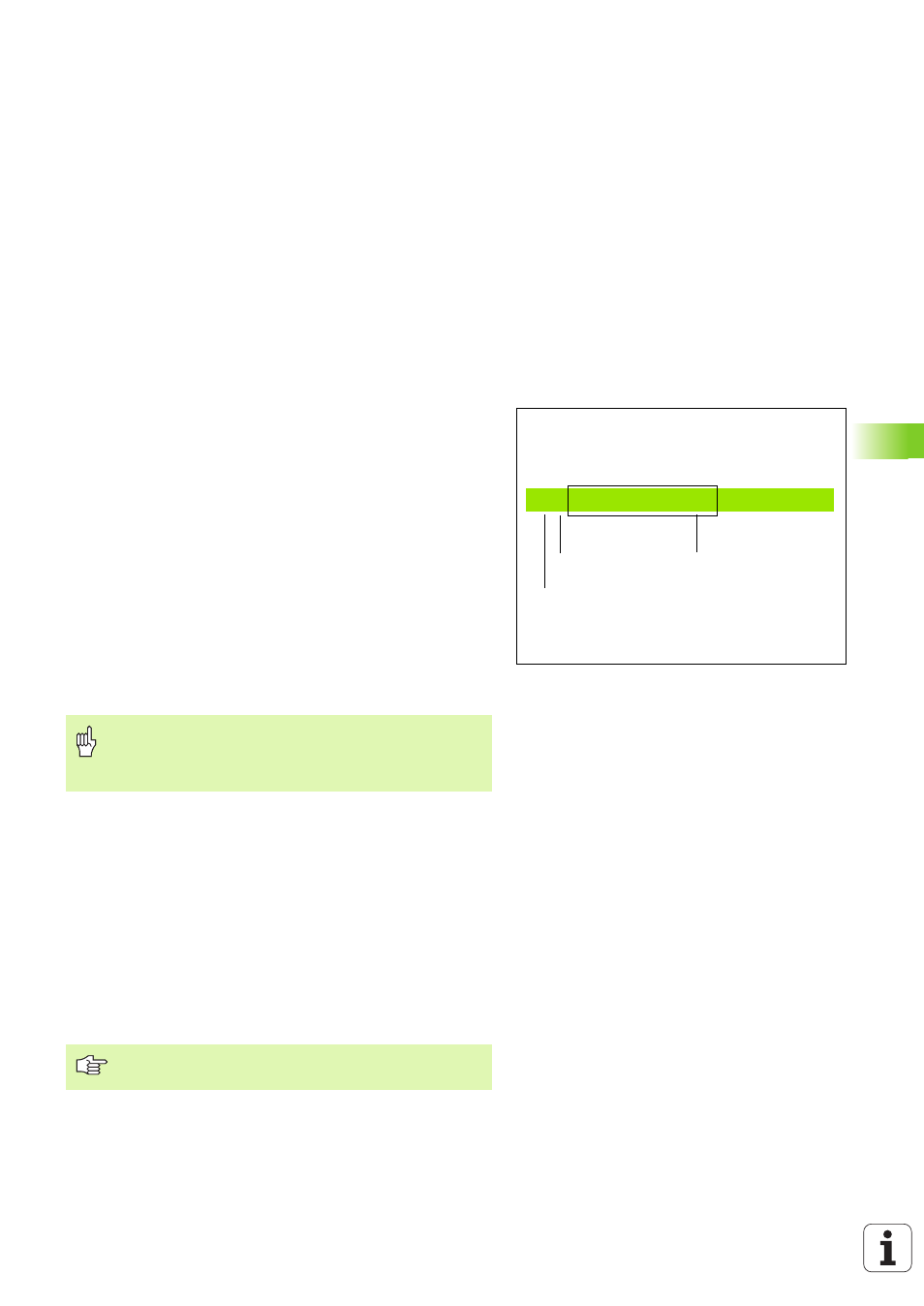

10 L X+10 Y+5 R0 F100 M3
Número de frase
Función de
trayectoria Palabras
Frase
¡La definición de la pieza en bruto sólo se precisa si se
quiere verificar gráficamente el programa!
