TNC 320 de HEIDENHAIN 33
1
.4 V
isualización de estado

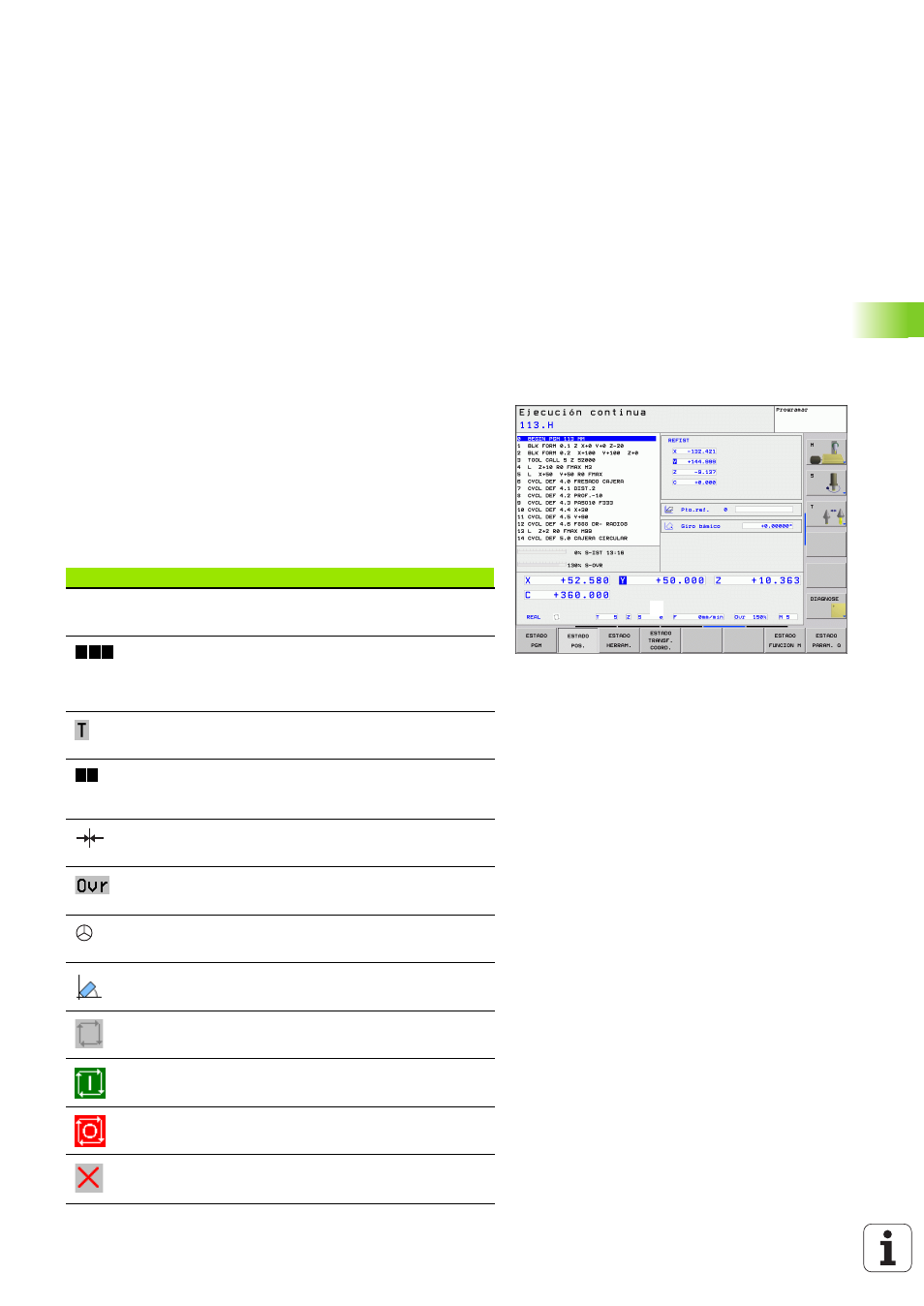

1.4 Visualización de estado
Visualización de estados "general"
La visualización de estados general 1 informa del estado actual de la
máquina. Aparece automáticamente en los modos de funcionamiento
„ Ejecución del pgm frase a frase y ejecución continua del pgm,
mientras no se seleccione exclusivamente la visualización "Gráfico",
y en el modo
„ posicionamiento manual.
En el modo de funcionamiento Manual y en Volante electrónico
aparece la visualización de estados en la ventana grande.
Informaciones de la visualización de estados
Símbolo Significado
Coordenadas reales o nominales de la posición actual
Ejes de la máquina: el TNC indica los ejes auxiliares en
minúsculas. El constructor de la máquina determina la
secuencia y el número de ejes visualizados. Rogamos
consulten el manual de su máquina
Número de la herramienta T
La visualización del avance en pulgadas corresponde
a una decima parte del valor activado. Revoluciones S,
avance F y función auxiliar activada M
El eje está bloqueado
Ajuste del potenciómetro override porcentual
El eje puede desplazarse con el volante
Los ejes se desplazan teniendo en cuenta el giro
básico
no hay ningún programa activo
Se ha iniciado el programa
Se ha parado el programa
Se ha interrumpido el programa
1 1
REAL
X Y Z
F S M
