126 6 Programación: Programar contornos
6.3 Apr
o
ximación y salida del cont
or
no

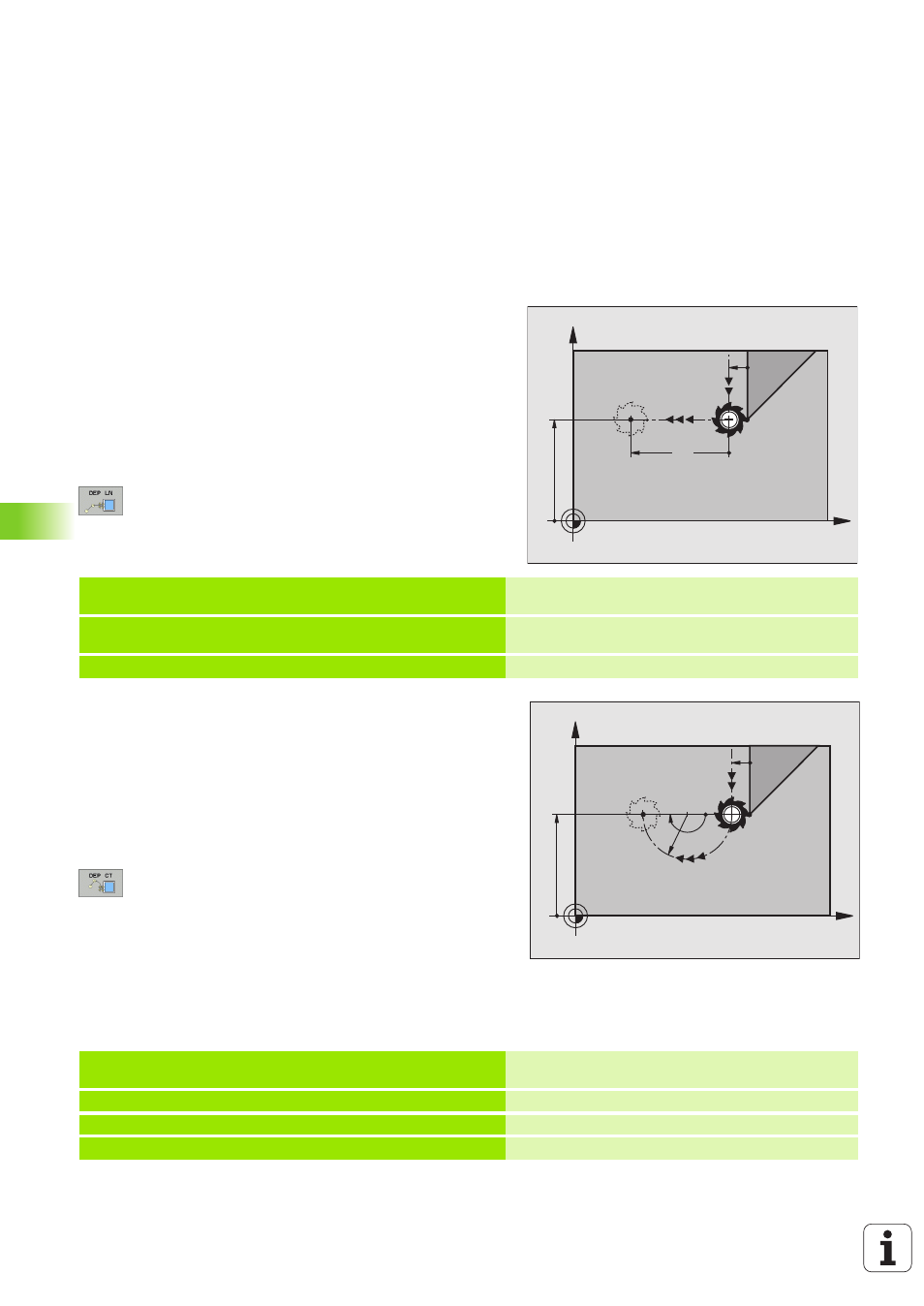

Salida según una recta perpendicular al último
punto del contorno: DEP LN
El TNC desplaza la herramienta desde una recta del último punto del
contorno P
E
al punto final P
N
. La recta parte perpendicularmente
desde el último punto del contorno P
E
. PN se encuentra en distancia
LEN
de P
E
+ radio de la herramienta.
8 Programar el último elemento del contorno con punto final P
E
y
corrección del radio
8 Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LN :
8 LEN: Introducir la distancia desde el último punto P
N
Importante: ¡introducir LEN positivo!
Ejemplo de frases NC
Salida según una trayectoria circular con
conexión tangente: DEP CT
El TNC desplaza la herramienta desde una recta del último punto del
contorno P
E
al punto final P
N
. La trayectoria circular se une
tangencialmente al último tramo del contorno.
8 Programar el último elemento del contorno con punto final P
E
y
corrección del radio
8 Abrir el diálogo con la tecla APPR/DEP y la softkey DEP CT:
8 Ángulo del punto central CCA de la trayectoria circular
8 Radio R de la trayectoria circular
„ La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
introducir R siempre positivo
„ La herramienta debe salir por el lado opuesto de la
pieza, determinado por la corrección de radio:
introducir R negativo
Ejemplo de frases NC
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Último elemento del contorno: P
E
con corrección del
radio
24 DEP LN LEN+20 F100 Salida según LEN = 20 mm perpendicular al
contorno
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
X
Y
20
P
N
R0
P
E
RR R8 180°
RR
23 L Y+20 RR F100 Último elemento del contorno: P
E
con corrección del
radio
24 DEP CT CCA 180 R+8 F100 Ángulo del punto central=180°,
Radio de la trayectoria circular=8 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
