TNC 320 de HEIDENHAIN 157
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Pr
ogr
a
mación libr
e
de cont
or
nos FK

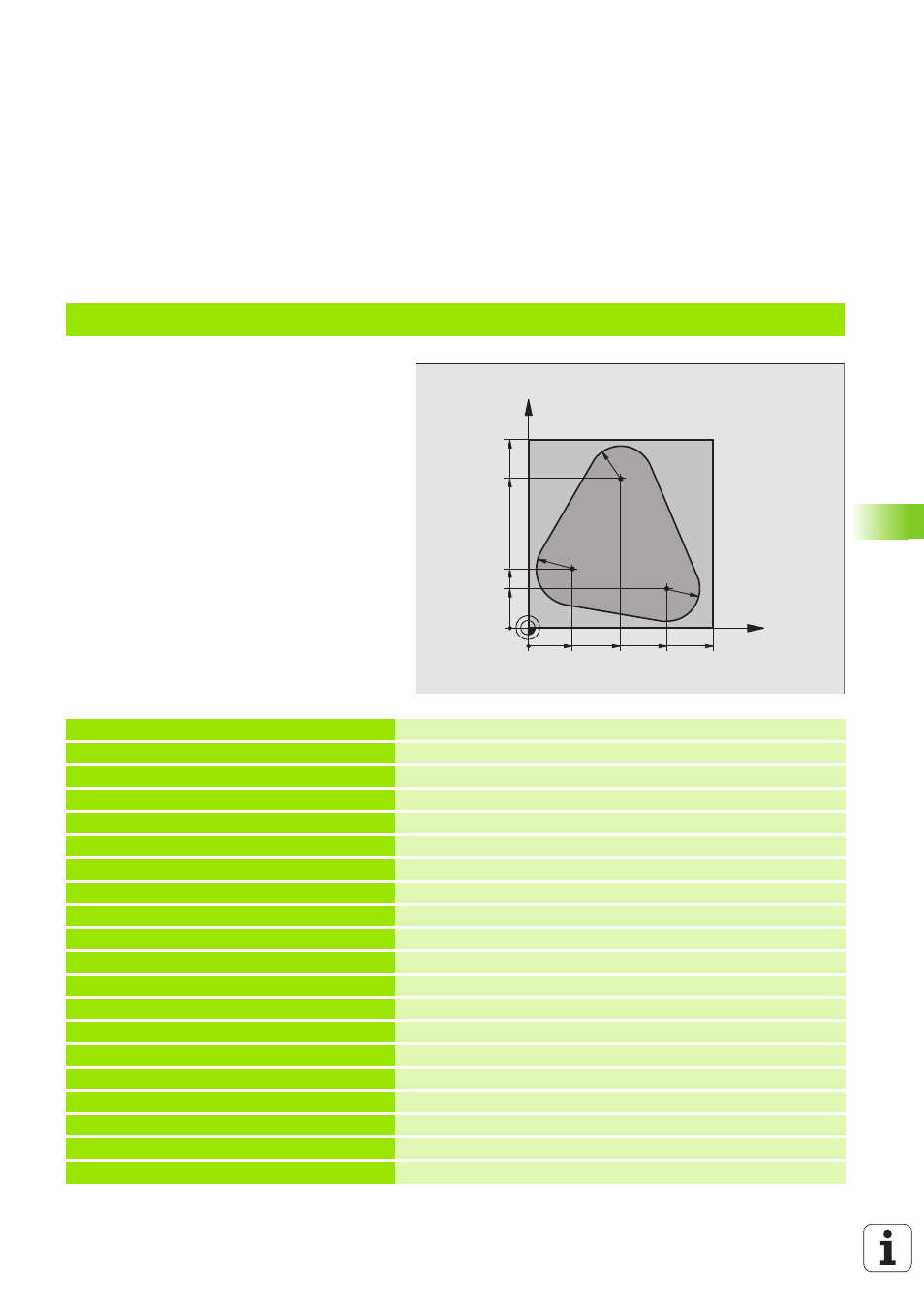

Ejemplo: Programación FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definición de la herramienta
4 TOOL CALL 1 Z S500 Llamada a la herramienta
5 L Z+250 R0 FMAX Retirar la herramienta
6 L X-20 Y+30 R0 FMAX Posicionamiento previo de la herramienta
7 L Z-10 R0 F1000 M3 Desplazamiento a la profundidad de mecanizado
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Aproximación al contorno según un círculo con conexión tangente
9 FC DR- R18 CLSD+ CCX+20 CCY+30 Apartado FK:
10 FLT Para cada trayectoria del contorno se programan los datos conocidos
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000 Salida del contorno según un círculo con conexión tangente
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
