406 11 Test del programa y ejecución del programa
1
1
.1 Gráficos

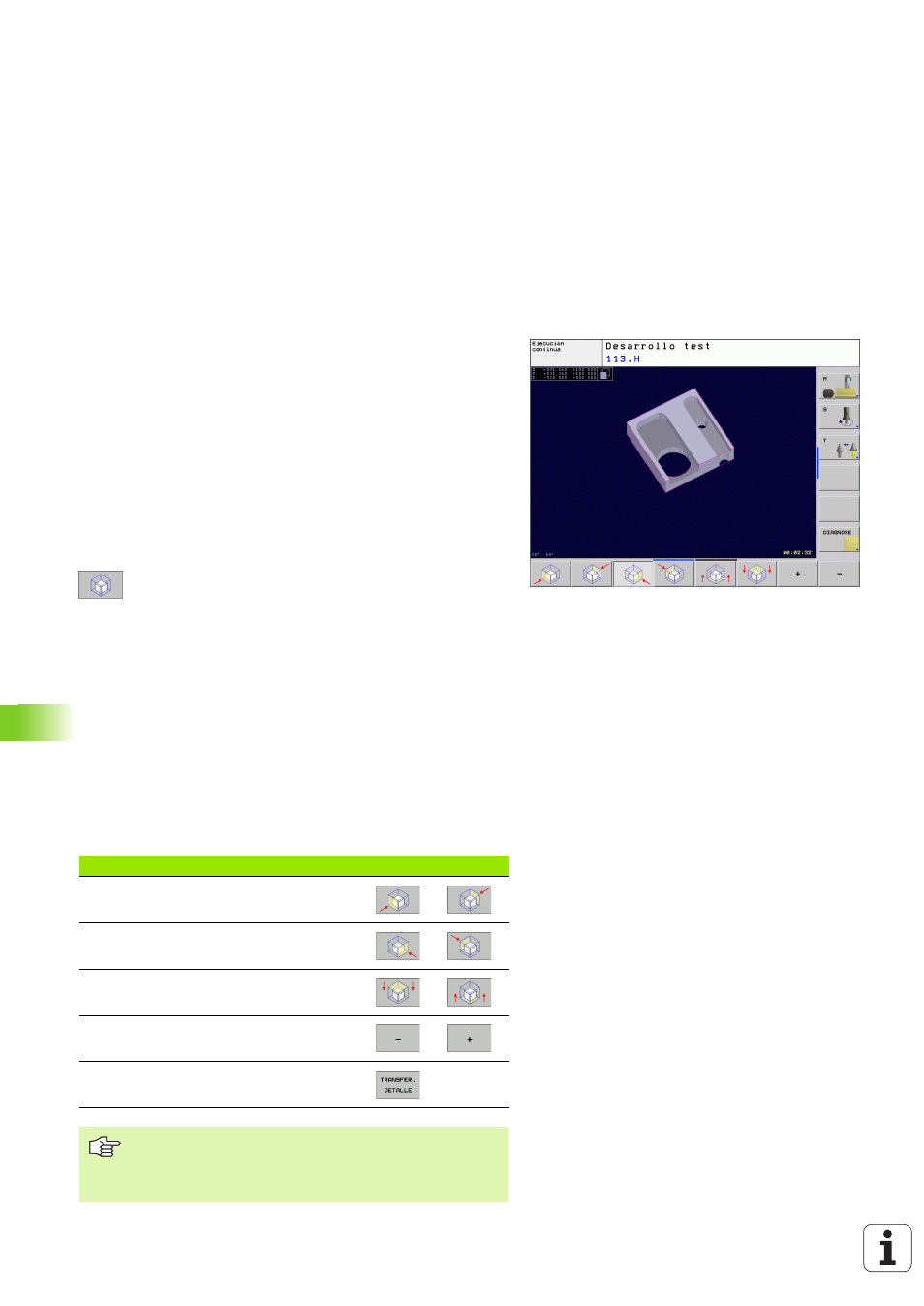

Ampliación de una sección
Es posible modificar el corte en los modos de funcionamiento Test de
programa y Ejecución de programa en las vistas Representación en 3
planos y Representación 3D.
Para ello debe estar parada la simulación gráfica o la ejecución del
programa. La ampliación de una sección actua siempre en todos los
modos de representación.
Modificar la ampliación de la sección
Veáse las softkeys en la tabla
8 Si es preciso se para la simulación gráfica
8 Conmutar la barra de softkeys en el modo de funcionamiento test
de programa o durante su funcionamiento, hasta que aparezca la
softkey de selección para la ampliación de la sección.
8 Seleccionar las funciones para el aumento de la
sección
8 Seleccionar el lado de la pieza con la softkey (ver tabla
de abajo)
8 Ampliar o reducir la pieza en bruto: mantener pulsada
la softkey REDUCIR o bien AMPLIAR
8 Conmutar la carátula de softkeys y seleccionar
ACEPTAR SECCIÓN
8 Reiniciar el test del programa o la ejecución del mismo
con la softkey START (RESET + START reproduce de
nuevo la pieza en bruto original)
Coordenadas en la ampliación de sección
Durante una ampliación de sección el TNC muestra la cara de la pieza
seleccionada y cada eje de las coordenadas
Función Softkeys
Seleccionar la parte izq./dcha. de la pieza
Seleccionar la parte posterior/frontal
Seleccionar la parte superior/inferior
Desplazar la superficie a cortar para reducir
o aumentar la pieza en bruto
Aceptar la sección
Los mecanizados simulados hasta ahora no se
contemplan tras el ajuste de un nuevo corte de la pieza. El
TNC represena la zona ya procesada como pieza sin
mecanizar.
