TNC 320 de HEIDENHAIN 273
8.5 Ciclos SL

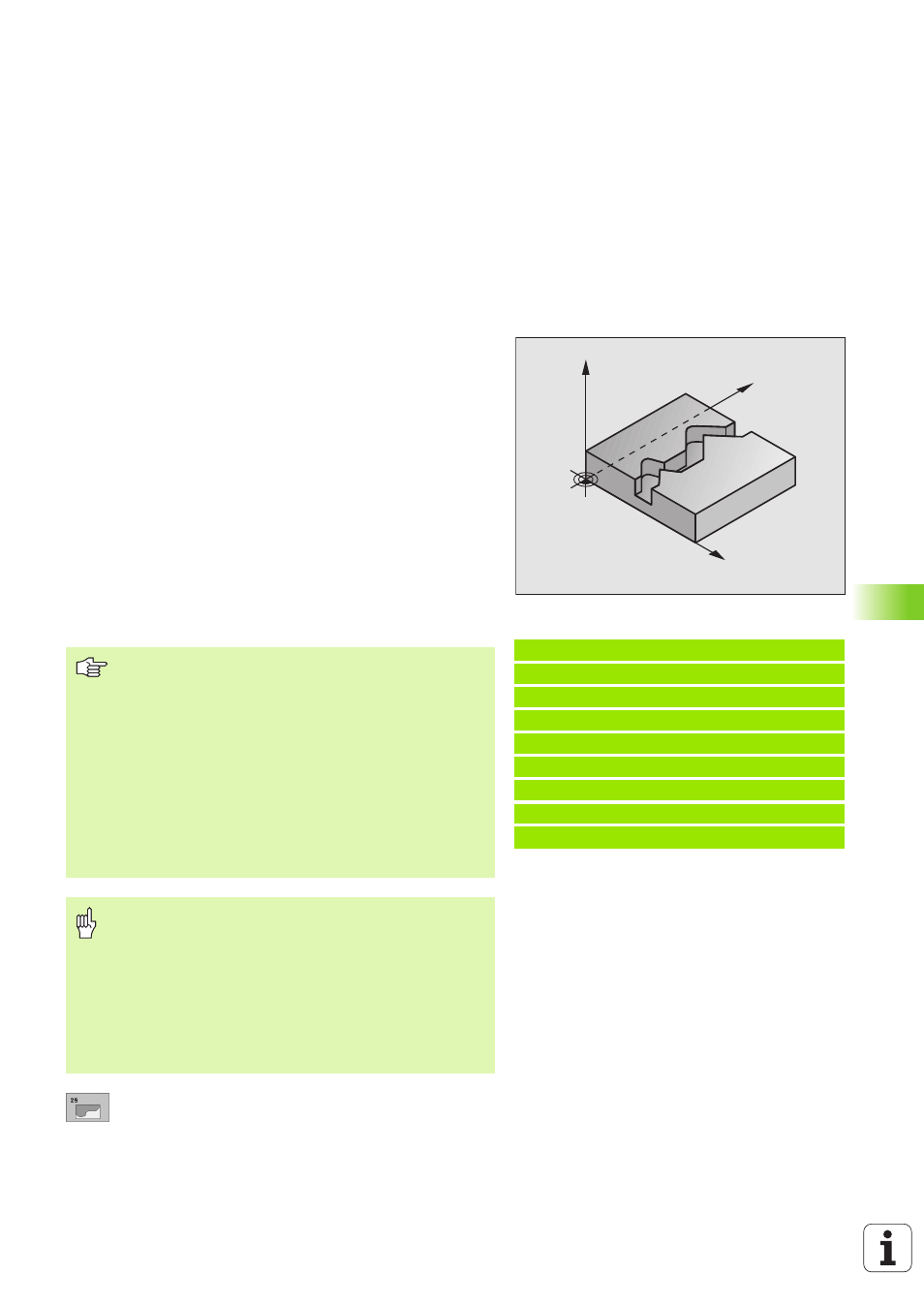

TRAZADO DEL CONTORNO (ciclo 25)
Con este ciclo y el ciclo 14 CONTORNO se pueden mecanizar
contornos "abiertos": el principio y el final del contorno no coinciden.
El ciclo 25 TRAZADO DEL CONTORNO ofrece considerables ventajas
en comparación con el mecanizado de un contorno abierto con frases
de posicionamiento:
„
El TNC supervisa el mecanizado para realizar entradas sin rebabas y
evitar daños en el contorno. Comprobar el contorno con el test del
gráfico
„
Cuando el radio de la hta. es demasiado grande, se tendrá que volver
a mecanizar, si es preciso, el contorno en las esquinas interiores
„ El mecanizado se ejecuta en una sola pasada de forma sincronizada
o a contramarcha. El tipo de fresado elegido se mantiene incluso
cuando se realiza el espejo de los contornos
„ Cuando se trata de varias prof. de pasada, la hta. se desplaza en
ambos sentidos: De esta forma es más rápido el mecanizado
„ Se pueden introducir diversas medidas, para realizar el desbaste y el
acabado con varios pasos de mecanizado
8 Profundidad de fresado Q1 (valor incremental):
Distancia entre la superficie de la pieza y la base del
contorno
8 Sobremedida acabado lateral Q3 (valor incremental):
Sobremedida de acabado en el plano de mecanizado.
Ejemplo: Frases NC
62 CYCL DEF 25 TRAZADO DEL CONTORNO
Q1=-20 ;PROFUNDIDAD DE FRESADO
Q3=+0 ;SOBREMEDIDA LATERAL
Q5=+0 ;COORDENADA SUPERFICIE
Q7=+50 ;ALTURA SEGURIDAD
Q10=+5 ;PROFUNDIDAD DE PASO
Q11=100 ;AVANCE AL PROFUNDIZAR
Q12=350 ;AVANCE DE FRESADO
Q15=-1 ;TIPO DE FRESADO
Y
X
Z
Antes de la programación deberá tenerse en cuenta
En el ciclo, el signo del parámetro Profundidad determina
la dirección del mecanizado.
El TNC sólo tiene en cuenta el primer label del ciclo 14
CONTORNO.
La memoria de un ciclo es limitada. En un ciclo se pueden
programar un máximo de 1000 elementos de contorno.
No es necesario el ciclo 20 DATOS DEL CONTORNO.
Las posiciones en cotas incrementales programadas
directamente después del ciclo 25 se refieren a la posición
de la hta. al final del ciclo.
¡Atención: Peligro de colisión!
Para evitar posibles colisiones:
„
No programar cotas incrementales directamente
después del ciclo 25, ya que se refieren a la posición de
la hta. al final del ciclo.
„ En todos los ejes principales aproximar la hta. a las
posiciones definidas (absolutas), ya que la posición de la
herramienta al final del ciclo no coincide con la posición
al comienzo del ciclo.
