TNC 320 de HEIDENHAIN 299
8.6 Ciclos par
a
el planeado

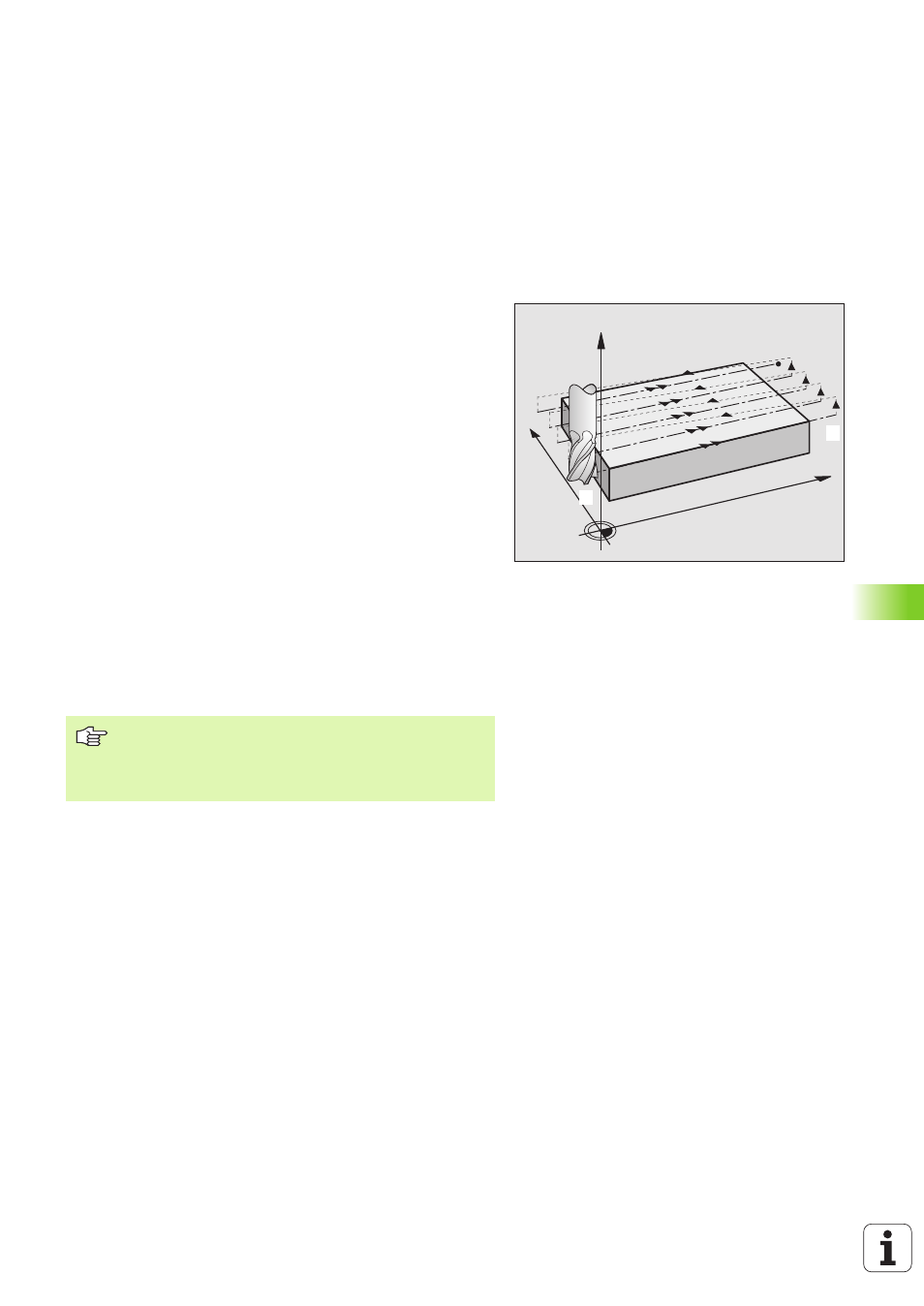

Estrategia Q389=2
3 Después la hta. se desplaza con el avance de fresado programado
sobre el punto final
2 El punto final se situa fuera de la superficie,
el TNC lo calcula mediante el punto de arranque programado, la
longitud programada, la distancia de seguridad lateral y el radio de
la herramienta programados
4 El TNC desplaza a la herramienta en el eje de cabezal a la distancia
de seguridad mediante la profundidad de aproximación actual y
retrocede con el avance de posicionamiento previo directamente
al punto de arranque de la próxima línea. El TNC calcula el
desplazamiento desde el ancho programado, el radio de la
herramienta y el factor de solapamiento de la trayectoria máximo
5 Depués la herramienta se desplaza nuevamente a la profundidad
de aproximación actual y a continuación de nuevo en dirección del
punto final
2
6 El proceso de planeado se repite hasta mecanizar completamente
la superficie programada. Al final de la última trayectoria se realiza
la aproximación a la próxima profundidad de mecanizado
7 Para evitar recorridos en vacío, la superficie se mecaniza a
continuación en dirección opuesta
8 El proceso se repite hasta que estén ejecutadas todas las
aproximaciones. En la última aproximación se fresa finalmente la
sobremedida de acabado introducida en el avance de acabado
9 Al final el TNC retira la hta. con FMAX a la 2ª distancia de seguridad
X
Y
Z
1 1
1 2
Antes de la programación deberá tenerse en cuenta
Introducir la segunda distancia de seguridad Q204 de
forma que no se produzca ninguna colisión con la pieza o
la sujeción.
