TNC 320 de HEIDENHAIN 119
6.2 Nociones básicas sobr
e las funciones de tr
a
y
ect
o
ri
a
Corrección de radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. Esta no puede empezar en
la frase de una trayectoria circular. Dicha corrección se programa antes
en una frase lineal (véase “Movimientos de trayectoria - Coordenadas
cartesianas” en pág. 128) o en una frase de aproximación (frase APPR,
véase “Aproximación y salida del contorno” en pág. 121).
Posicionamiento previo
Al principio de un programa de mecanizado la herramienta se
posiciona de forma que no se dañe la herramienta o la pieza.
Elaboración de frases de programa con las teclas de función de
trayectoria
Con las teclas grises para los tipos de trayectoria se abre el diálogo en
lenguaje conversacional. El TNC pregunta sucesivamente por los
datos necesarios y añade esta frase en el programa de mecanizado.

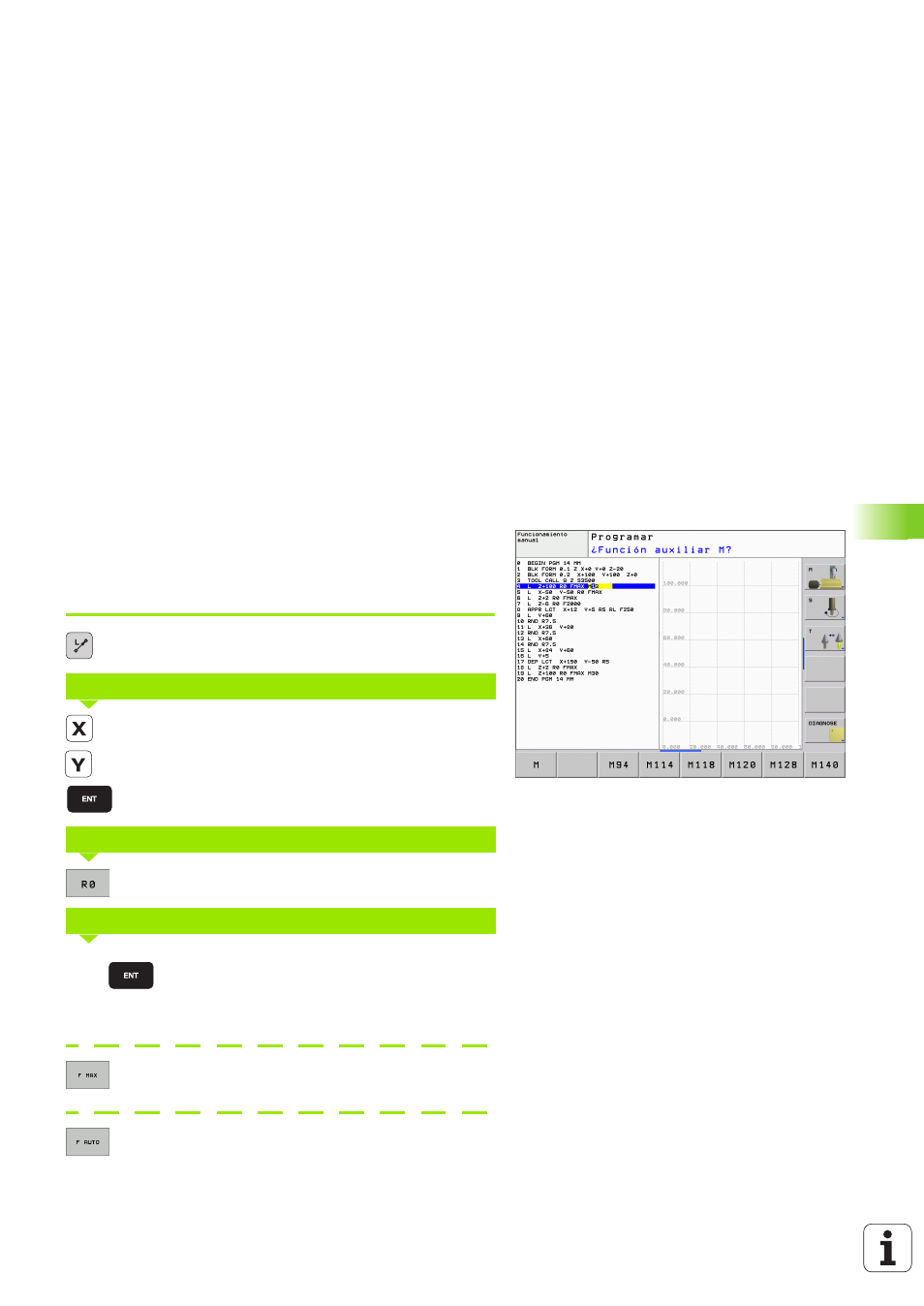

Ejemplo – Programación de una recta.
Abrir el diálogo de programación: p.ej., recta
Introducir las coordenadas del punto final de la recta
Seleccionar la corrección de radio: p.ej., pulsar la
softkey R0, la herramienta se desplaza sin corrección
Introducir el avance y confirmar con la tecla ENT: p.ej.
100 mm/min. En la programación en pulgadas: la
introducción de 100 corresponde a un avance de 10
pulgadas/min
Desplazamiento en marcha rápida: pulsar la softkey
FMAX
Desplazamiento con el avance que está definido en la
frase TOOL CALL: pulsar la softkey FAUTO
¿COORDENADAS?
CORRECCIÓN DE RADIO: ¿RL/RR/SIN CORRECC.?
AVANCE F=? / F MAX = ENT
10
5
100
