TNC 320 de HEIDENHAIN 141
6.5 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas polar
es

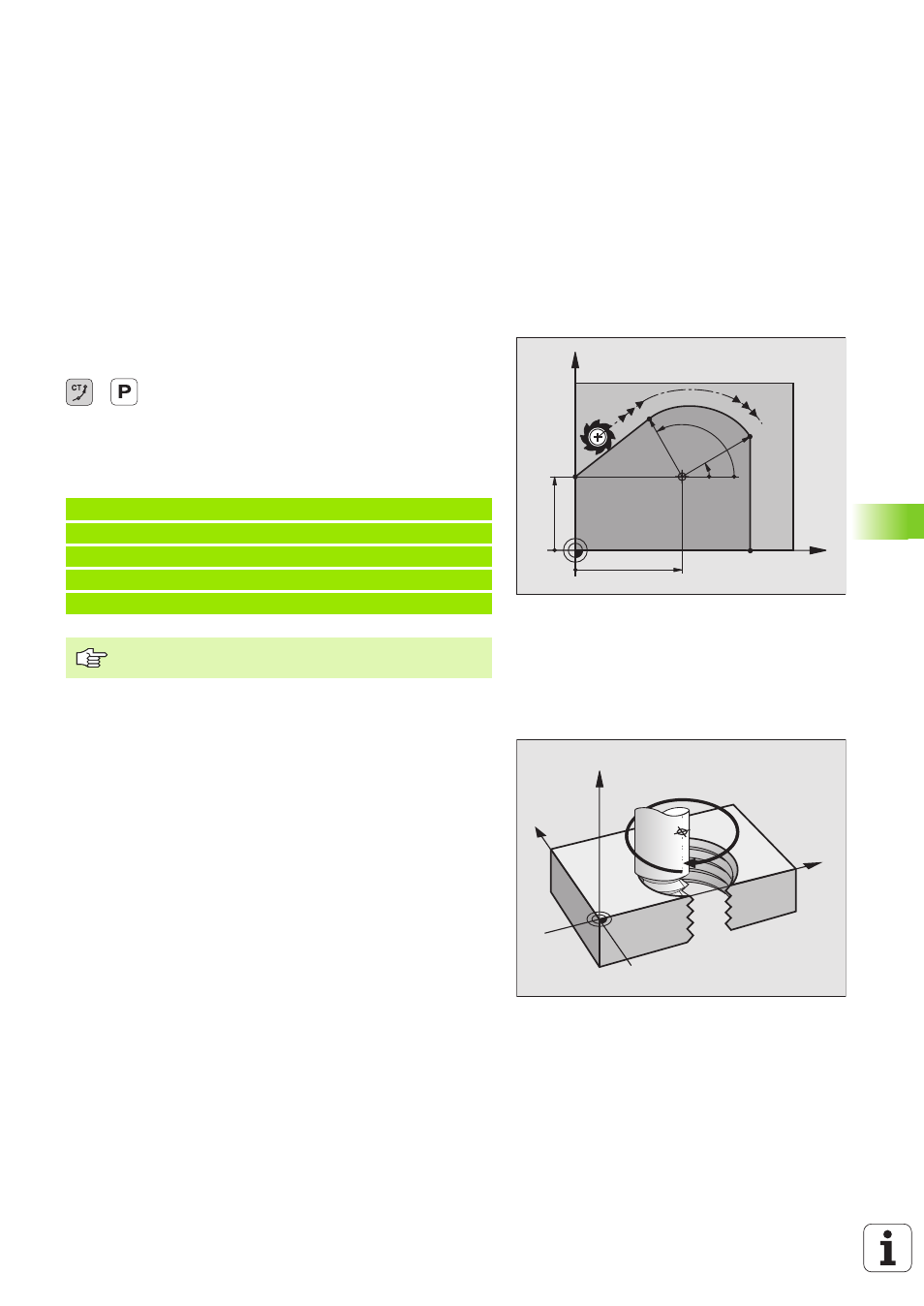

Trayectoria circular tangente CTP
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
8 Radio en coordenadas polares PR : introducir la
distancia del punto final de la trayectoria circular al
polo CC
8 Ángulo en coordenadas polares PA : posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
Hélice (Helix)
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Empleo
„ Roscados interiores y exteriores de grandes diámetros
„ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
X
Y
40
35
CC
30°
120°
R30 R25
Nº de pasos n Pasos de roscado + sobrepaso del recorrido
Inicio y final de roscado
Altura total h Paso P x nº de pasos n
Ángulo total
incremental IPA Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada Z inicial Paso P x (pasadas de roscado + sobrepaso al
principio del roscado)
Y
X
Z
CC
