4.1 Nociones básicas
Sistema de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán referirse
generalmente respecto al sistema de coordenadas cartesianas. El

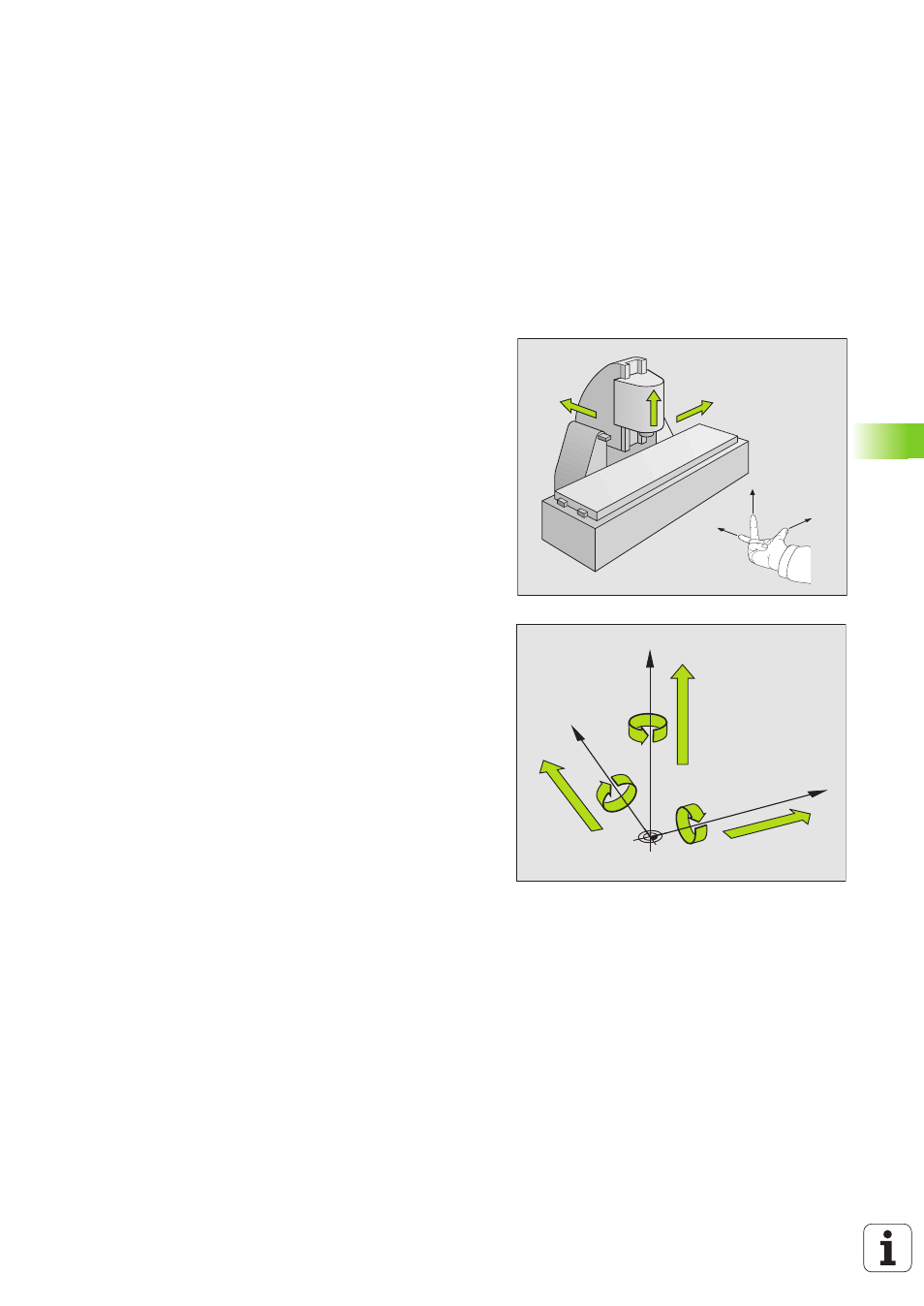

dibujo de la derecha indica como están asignados los ejes de la
máquina en el sistema de coordenadas cartesianas. La regla de los
tres dedos de la mano derecha sirve como orientación: Si el dedo del
medio indica la dirección del eje de la herramienta desde la pieza hacia
la herramienta, está indicando la dirección Z+, el pulgar la dirección X+
y el índice la dirección Y+.
El TNC 320 puede controlar un máximo de 4 ejes (opcionalmente 5).
Además de los ejes principales X, Y y Z, existen también ejes auxiliares
paralelos (todavía no contemplados por el TNC 320) U, V y W. Los ejes
giratorios se caracterizan mediante A, B y C. En la figura de abajo a la
derecha se muestra la asignación de los ejes auxiliares o ejes
giratorios respecto a los ejes principales.
