2.4 Fijación del punto de referencia
(sin palpador 3D)
Indicaciones
En la fijación del punto de referencia la visualización del TNC se fija
sobre las coordenadas conocidas de una posición de la pieza.
Preparación
8 Ajustar y centrar la pieza
8 Introducir la herramienta cero con radio conocido
8 Asegurar que el TNC visualiza las posiciones reales

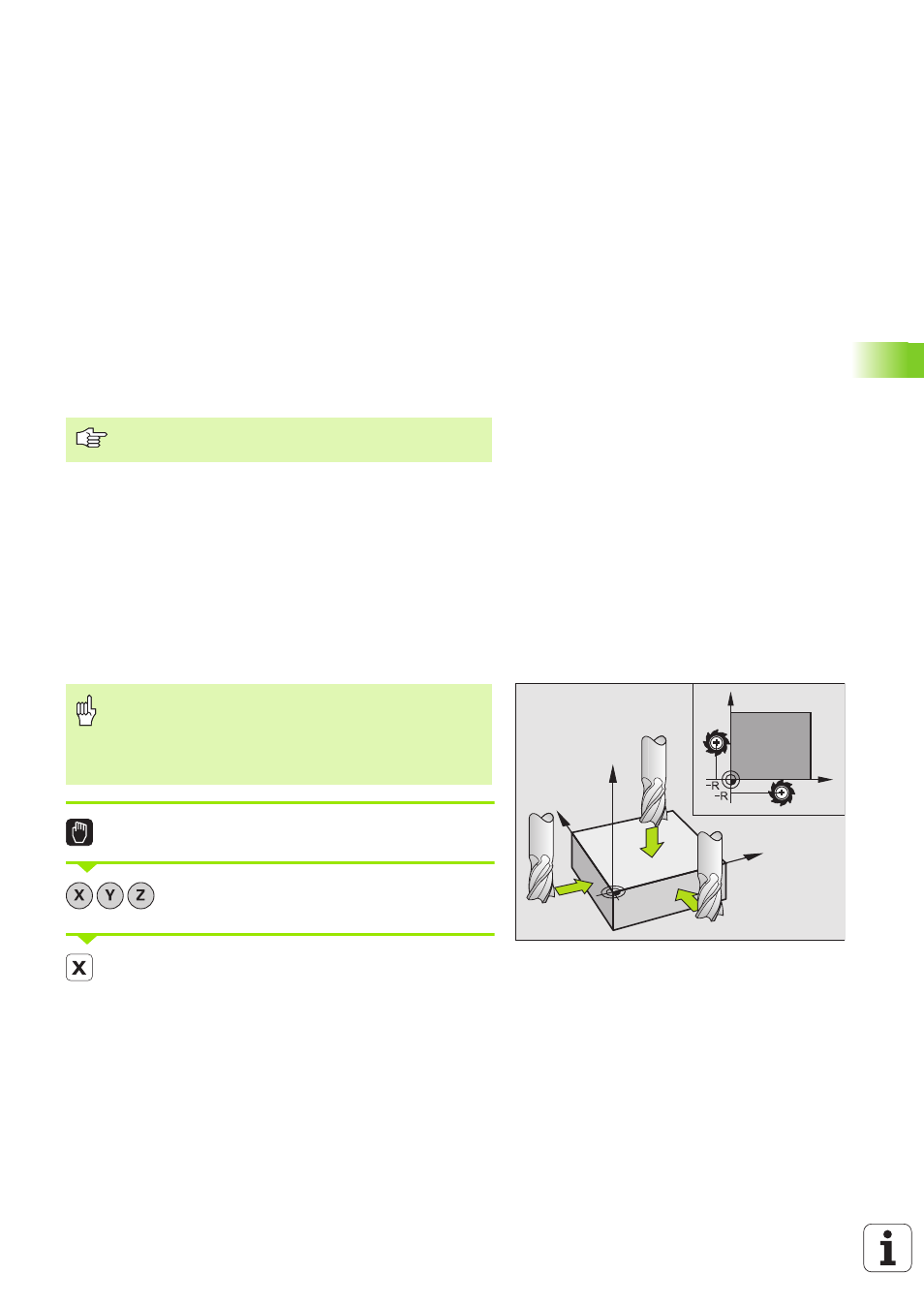

Fijar punto cero con las teclas de eje
Seleccionar el modo de funcionamiento Manual
Desplazar la herramienta con cuidado hasta que roce
la pieza
Seleccionar el eje
Fijación del punto de referencia con un palpador 3D: véase
el Modo de Empleo de los ciclos de palpación.
Medida de seguridad
En el caso de que no se pueda rozar la superficie de la
pieza, se coloca sobre la misma una cala con grosor
desconocido. Después para fijar el punto de referencia se
introduce un valor al cual se ha sumado d.
Y
X
Z
X
Y
