TNC 320 de HEIDENHAIN 129
6.4 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas car
te
sianas
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase L) con la tecla
"ACEPTAR POSICIÓN REAL":
8 Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
8 Cambiar la visualización de la pantalla a Memorizar/Editar programa
8 Seleccionar la frase del programa detrás de la cual se quiere añadir
la frase L
8 Pulsar la tecla "ACEPTAR POSICIÓN REAL": el TNC
genera una frase L con las coordenadas de la posición
real

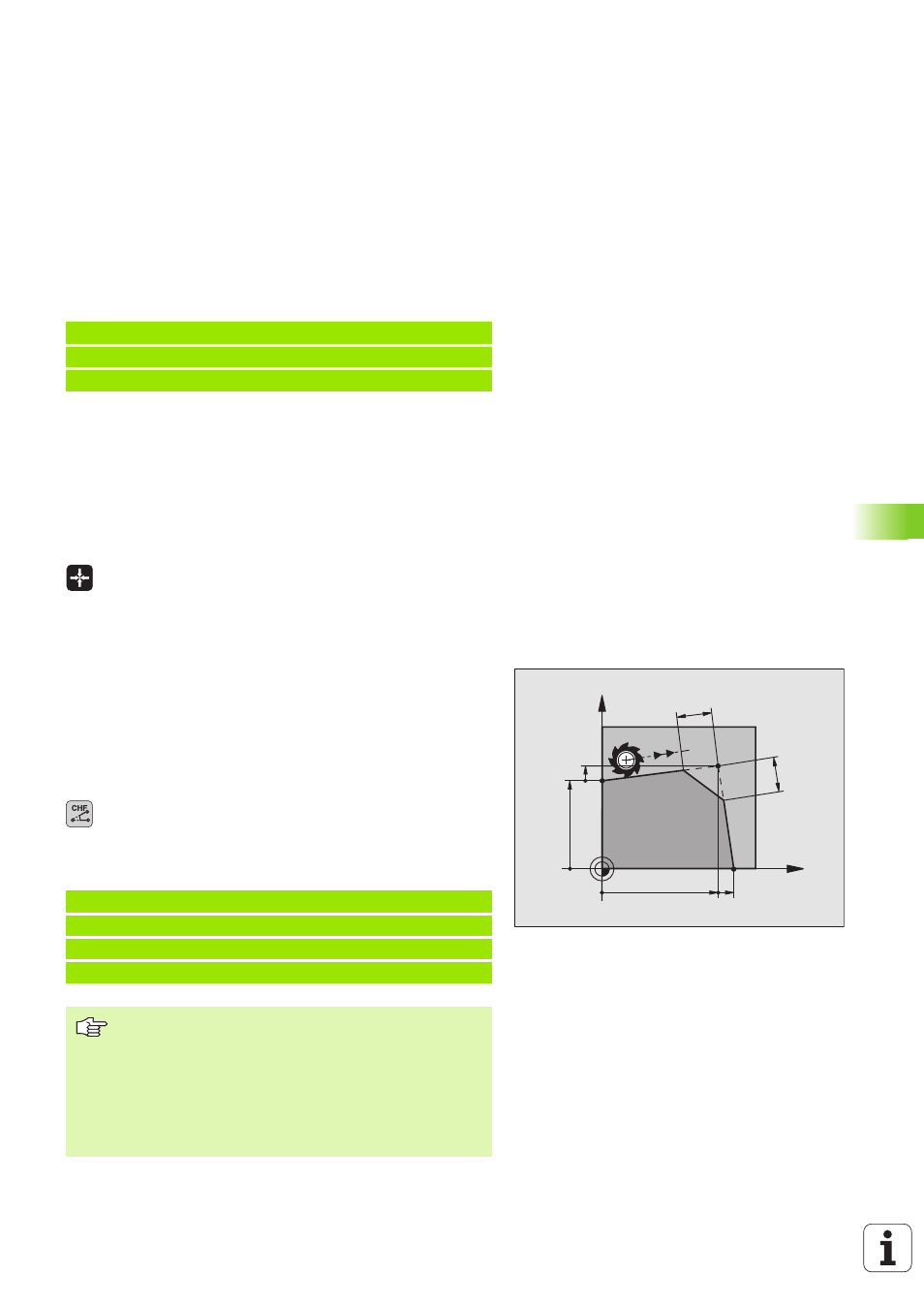

Añadir un chaflán CHF entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
„ En las frases lineales antes y después de la frase CHF, se programan
las dos coordenadas del plano en el que se ejecuta el chaflán
„ La corrección de radio debe ser la misma antes y después de la frase
CHF
„
El chaflán debe poder realizarse con la herramienta actual
8 Sección del chaflán : Longitud del chaflán
Si es preciso:
8 Avance F (actúa sólo en una frase CHF)
Ejemplo de frases NC
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
El contorno no puede empezar con una frase CHF.
El chaflán sólo se ejecuta en el plano de mecanizado.
El punto de la esquina cortado por el chaflán no es parte
del contorno.
El avance programado en una frase CHF sólo actúa en
dicha frase. Después vuelve a ser válido el avance
programado antes de la frase CHF.
X
Y
40
12 30
5
12
5
