450 13 Ciclos de palpación en los modos de funcionamiento Manual y Volante electrónico
13.4 Fijar un punt
o
de r
e
fe
re
ncia con palpador
es 3D

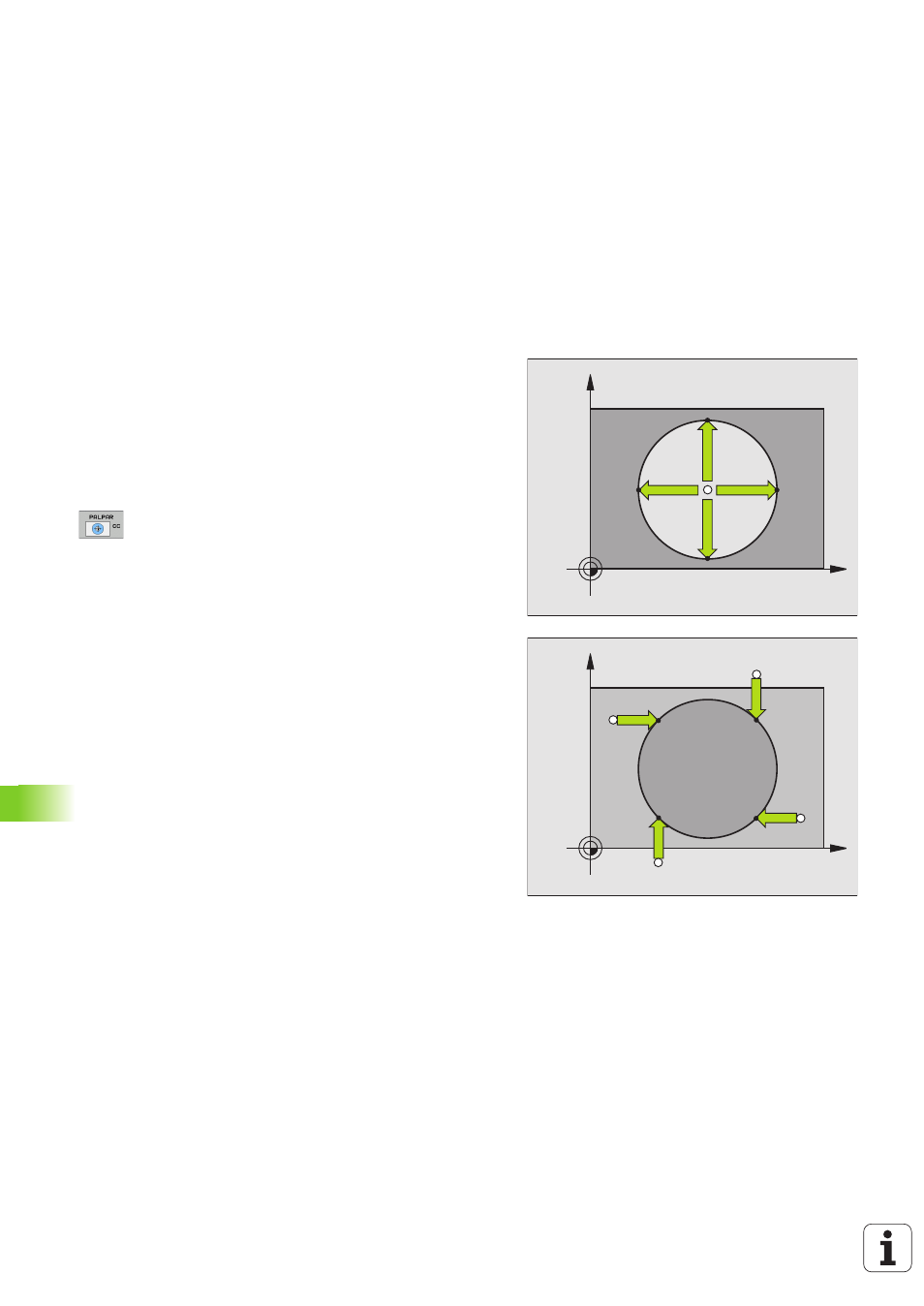

Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,
Círculo interior
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
8 Posicionar la bola de palpación aprox. en el centro del círculo
8 Seleccionar la función de palpación: Pulsar la softkey
PALPAR CC
8 Palpación: Accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
8 Punto de referencia : Introducir las dos coordenadas
del punto central del círculo en la ventana del menú y
aceptar con la softkey FIJAR PTO. REF.
8 Finalizar la función de palpación: Pulsar la tecla END
Círculo exterior
8 Posicionar la bola de palpación cerca del primer punto de palpación
fuera del círculo
8 Seleccionar la dirección de palpación: Seleccionar la softkey
correspondiente
8 Palpación: Accionar el pulsador externo de arranque START
8 Repetir el proceso de palpación de los 3 puntos restantes. Veáse la
fig. de abajo a la dcha.
8 Punto de referencia : Introducir las dos coordenadas del punto de
ref. y aceptar con la softkey FIJAR PTO. REF.
8 Finalizar la función de palpación: Pulsar la tecla END
Después de la palpación, el TNC visualiza en pantalla las coordenadas
actuales del punto central y el radio del círculo PR.
X
Y
X+ X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
