404 11 Test del programa y ejecución del programa
1
1
.1 Gráficos

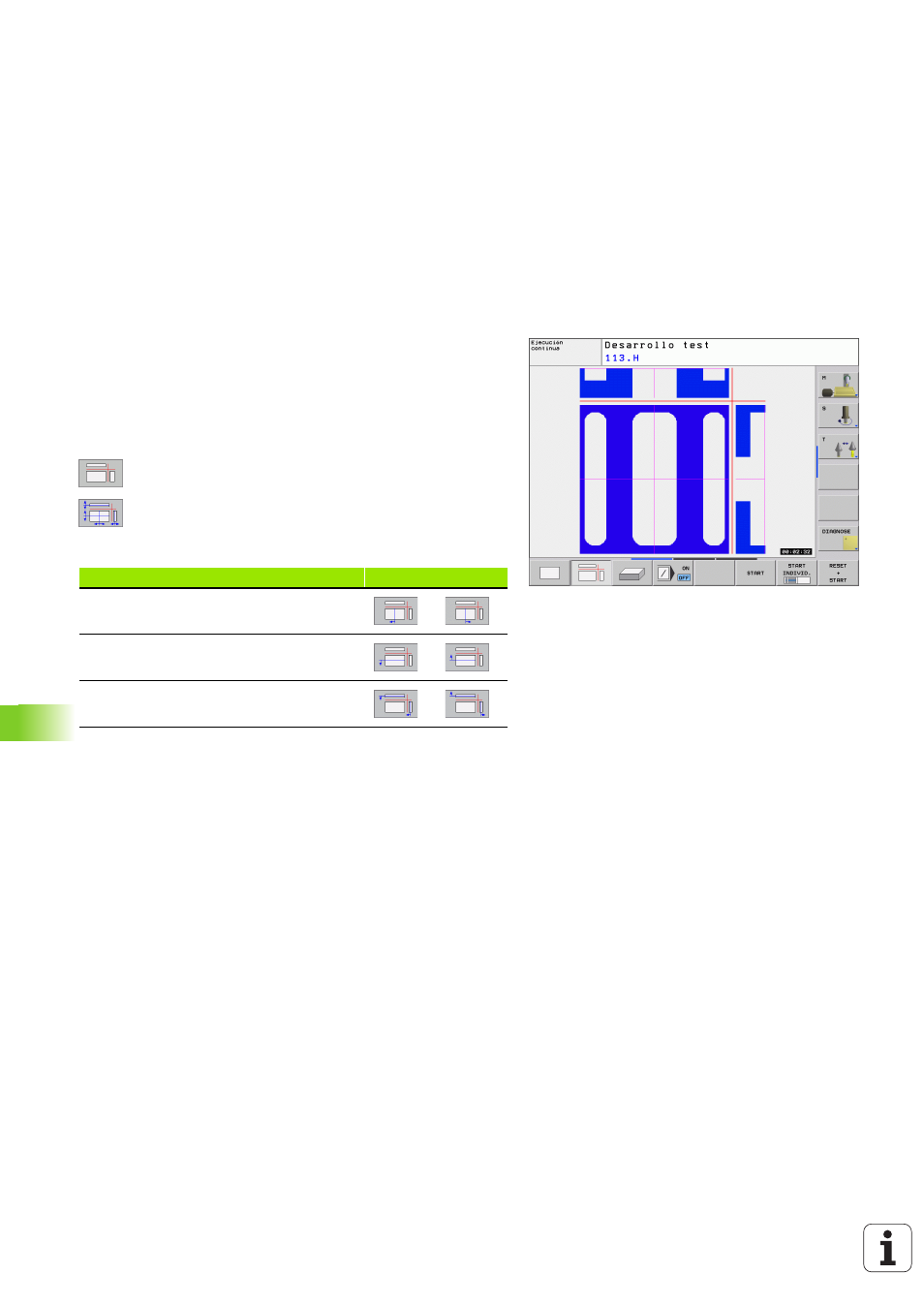

Representación en tres planos
La representación se realiza en vista en planta con dos secciones,
similar a un plano técnico.
En la representación en 3 planos se dispone de funciones para la
ampliación de una sección, véase “Ampliación de una sección” en
pág. 406.
Además se puede desplazar el plano de la sección mediante softkeys:
8 Seleccionar la softkey para la visualización de la pieza
en 3 planos
8 Conmutar la carátula de softkey y seleccionar softkey
para los planos de corte
8 El TNC muestra los siguientes softkeys:
Durante el desplazamiento se puede observar en la pantalla la posición
del plano de la sección.
El ajuste básico del plano de la sección se selecciona de tal manera,
que esté en el centro de la pieza en el plano de mecanizado y en el eje
de la herramienta.
Función Softkeys
Desplazar el plano de la sección vertical
hacia la dcha. o hacia la izq.
Desplazar el plano de la sección vertical
hacia delante o hacia atrás
Desplazar el plano de la sección horizontal
hacia arriba o hacia abajo
