Montaje de antorcha Mecanizada
powermax
105 Manual de servicio 6-7
Montar la antorcha
Según el tipo de mesa de corte que tenga, es posible que necesite desarmar la antorcha para pasarla a través
de la guía y montarla. Si la guía de la mesa de corte es lo suficientemente grande como para pasar la antorcha sin
quitar el conjunto de cables y mangueras del cuerpo de antorcha, hágalo y luego fije la antorcha al elevador según las
instrucciones del fabricante.
Nota: las antorchas mecanizadas Duramax se pueden montar en diferentes mesas X-Y, sistemas de riel,
biseladoras de tubos y otros equipos. Instale la antorcha según las instrucciones del fabricante y, si necesita
desarmarla, siga las indicaciones que se dan a continuación.
Si necesita desarmar y volver a armar la antorcha, consulte los dibujos de la pagina 6-4 Componentes antorcha
mecanizada y siga estas instrucciones.
Nota: al desconectar y volver a conectar las piezas de la antorcha, mantenga la misma orientación entre el cabezal
y los cables y mangueras de la antorcha. Retorcer el cabezal en relación con los cables y mangueras
de la antorcha puede provocar daños.
1. Desconecte los cables y mangueras de la antorcha de la fuente de energía y quítele los consumibles a la antorcha.
2. Desenrosque la tuerca del cuerpo del pasacables y deslice el cuerpo hacia atrás, a lo largo de los cables
y mangueras de la antorcha.
3. Desenrosque la tuerca que une el pasacables con el manguito de posicionamiento (antorcha mecanizada
de longitud total) y deslice la tuerca hacia atrás, a lo largo de los cables y mangueras de la antorcha.
4. Desenrosque el manguito de posicionamiento del acople.
5. Desenrosque el acople de la camisa de montaje.
6. Quite los tres tornillos del extremo de la camisa de montaje donde van los consumibles y deslice la camisa hacia
afuera, por el frente del cuerpo de la antorcha.

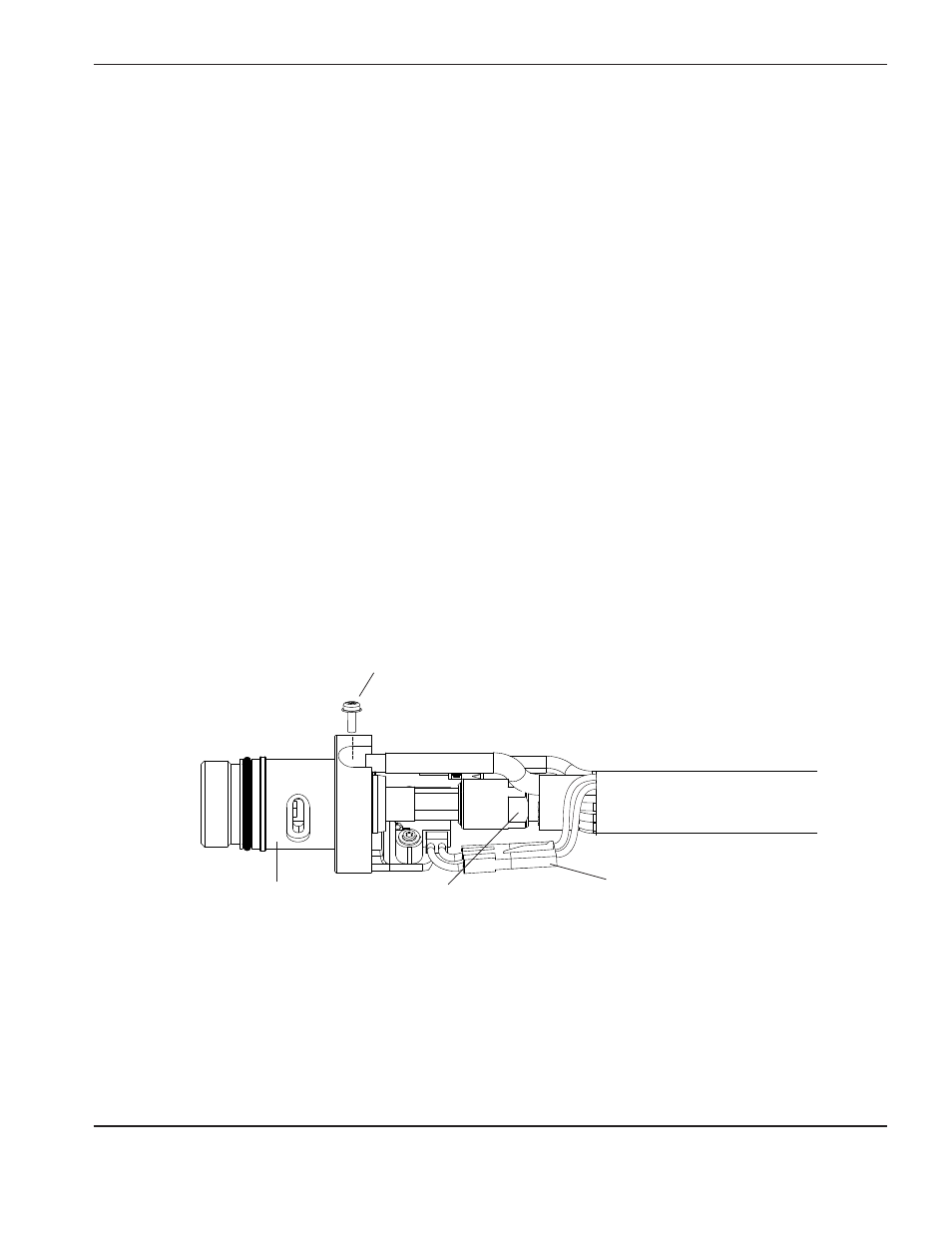

Conexión línea de
alimentación de gas
Cabezal de antorcha
Tornillo del terminal cable del arco piloto
Conector de cable del
interruptor del sensor
de capuchón
7. Desconecte el conector de cable del interruptor del sensor de capuchón.
8. Utilice un destornillador Phillips #2 para quitar el tornillo que sujeta el cable del arco piloto al cuerpo de antorcha.
9. Utilice llaves de 1/4 y 3/8 pulg., o llaves ajustables, para aflojar la tuerca que sujeta la línea de alimentación de gas
a los cables y mangueras de la antorcha. Aparte el cuerpo de antorcha.
Nota: cubra con cinta el extremo de la línea de gas del conjunto de cables y mangueras de la antorcha para
evitar que penetren la suciedad y otros contaminantes al pasarlo a través de la guía.
