Reemplazo de componentes de la fuente de eneRgía
9-26
powermax
105 Manual de servicio
Ajustar la tarjeta de divisor de tensión
PRECAUCIóN: El divisor de tensión interno instalado en fábrica da un máximo de 15 V
en condiciones de circuito abierto. Se trata de una salida funcional de muy baja
tensión (MBT), protegida contra impedancia, destinada a evitar electrocuciones,
cortocircuitos e incendios en el receptáculo de la interfaz de máquina,
en condiciones normales y de falla única, con el cableado de la interfaz. El divisor
de tensión no tolera fallas y las salidas MBT no cumplen los requisitos de muy baja
tensión de seguridad (MBTS) para conexiones directas a productos de computación.
La fábrica preestablece el divisor de tensión en 50:1. Para cambiarlo a un valor diferente:
1. localizar los interruptores DIP del divisor de tensión al lado izquierdo de la fuente de energía.

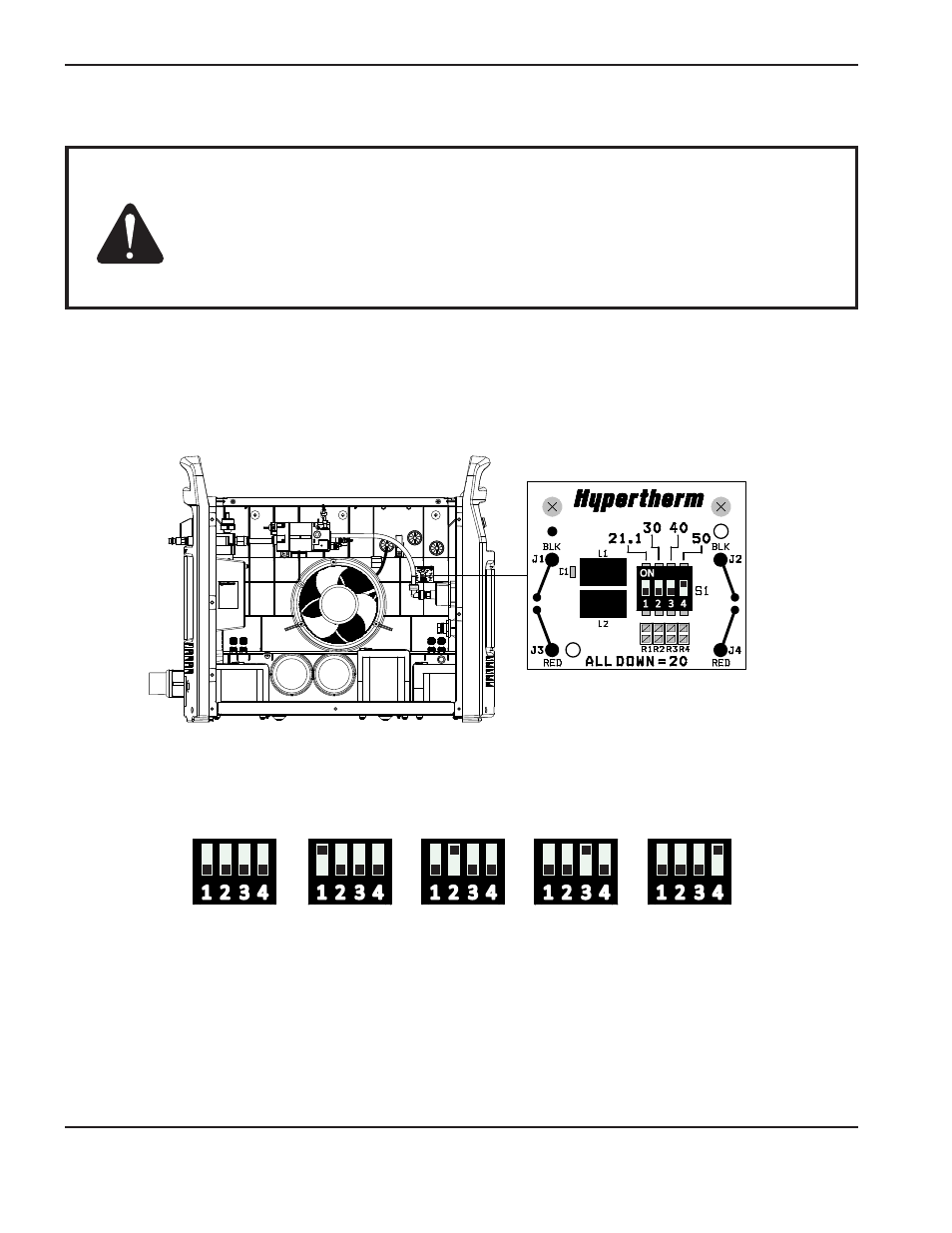

La imagen a continuación muestra el valor preestablecido (50:1) con el interruptor número 4 hacia arriba
2. ajustar los interruptores DIP a una de las siguientes opciones.
20:1 21.1:1 30:1 40:1 50:1
