LocaLización de probLemas y ensayos aL sistema
8-12
powermax
105 Manual de servicio

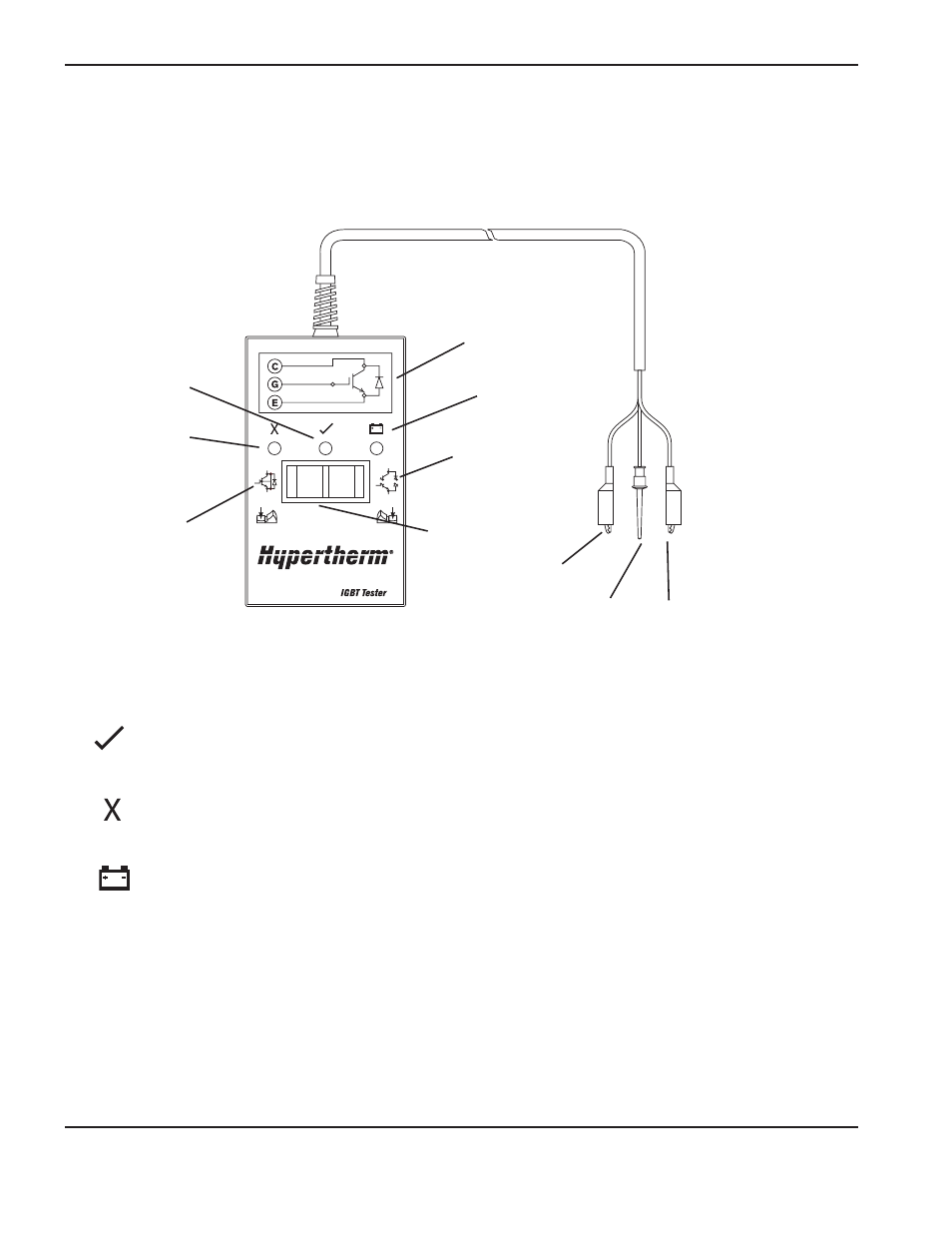

Medidor IGBT Hypertherm
Utilice el medidor IGBT (transistor bipolar de compuerta aislada) Hypertherm (número de pieza 128883) según
se explica en las próximas secciones o monte su propio medidor IGBT a partir del diagrama eléctrico que se muestra
en la página 8-15 Diagrama eléctrico para construir un medidor IGBT para las mediciones.
128884
LED pasa (verde)
Colector
(rojo)
Diagrama
de circuito
LED no pasa
(rojo)
Prueba
de IGBT
en corto
LED pila agotada
(rojo)
Prueba de IGBT
abierto
Interruptor de tecla
basculante
Compuerta
(amarillo)
Emisor
(negro)
Indicadores LED y pruebas a dispositivos
LED verde “pasa”
Este LED se enciende para indicar que el IGBT pasó la prueba de IGBT abierto al apretar el interruptor
hacia la derecha o, de IGBT en corto, al hacerlo para la izquierda.
LED rojo “no pasa”
Este LED se enciende para indicar que el IGBT falló la prueba de IGBT abierto al apretar el interruptor
hacia la derecha o, de IGBT en corto, al hacerlo para la izquierda.
LED rojo “pila agotada”
Este LED se enciende para indicar que el voltaje que queda en la batería es insuficiente para alimentar
el circuito de medición. Reemplazar la pila.
Nota: el medidor IGBT Hypertherm necesita un mínimo de 8 V para alimentar adecuadamente
su circuito.
