Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-83

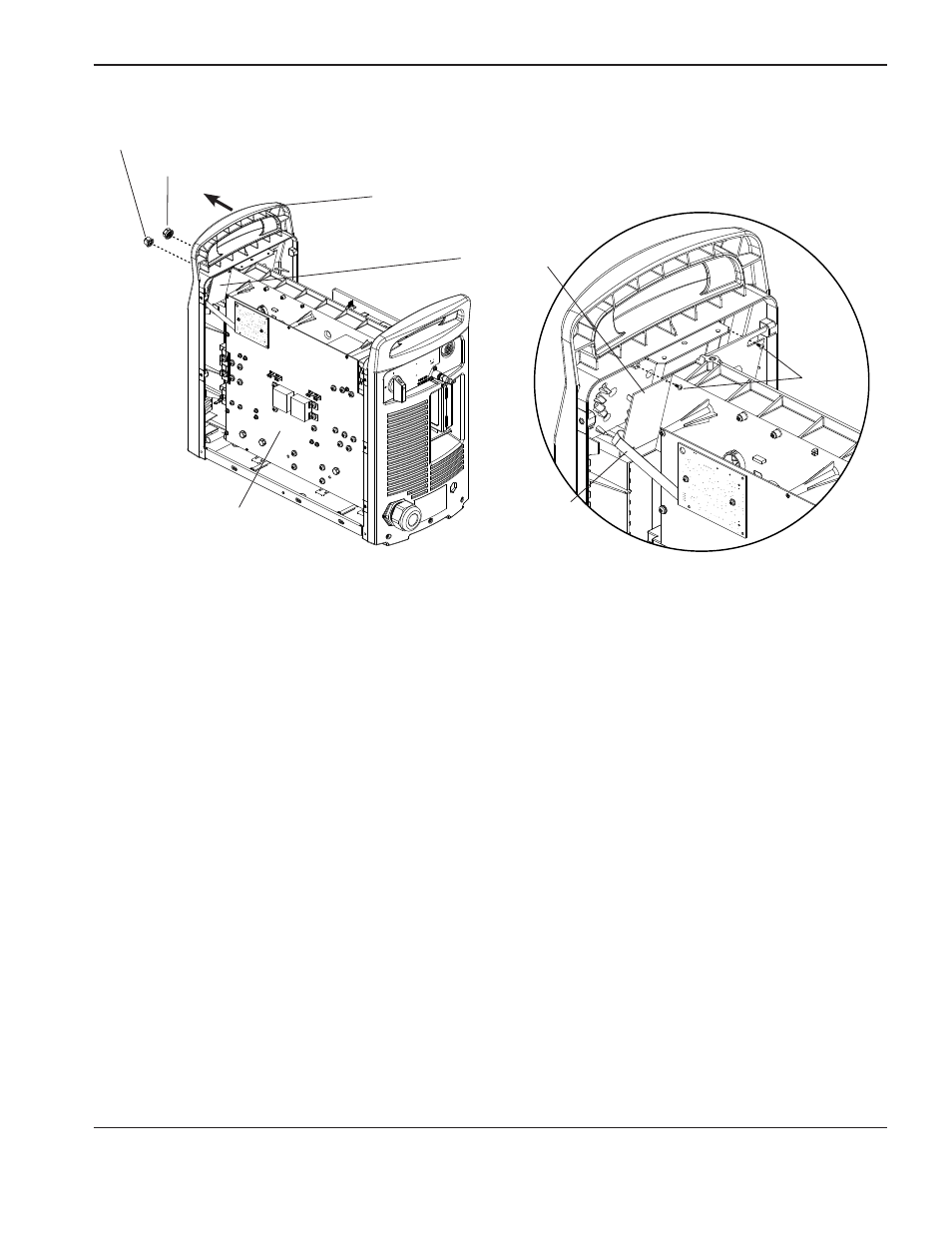

Tarjeta de control
Panel lateral frontal - arriba
Perilla modo
de operación
Perilla ajuste de corriente
Tarjeta
de alimentación
Cable de cinta
Tornillos
de montaje
de arriba
17. Enchufar el cable de cinta al conector J6 de la tarjeta de control.
18. Con cuidado, separar la parte de arriba del panel lateral frontal de la fuente de energía e introducir el panel
de control en su lugar.
19. Apretar los tres tornillos de montaje de la tarjeta a 8,1 kg cm.
20. Alinear el borde plano del interior de la perilla del interruptor de modo de operación (la que tiene la línea blanca)
con el borde plano del montante de la tarjeta de control y apretarla para que entre.
21. Alinear el borde plano del interior de la perilla de ajuste de corriente con el borde plano del montante de la tarjeta
de control y apretarla para que entre.
