Reemplazo de componentes de la fuente de eneRgía
9-50
powermax
105 Manual de servicio

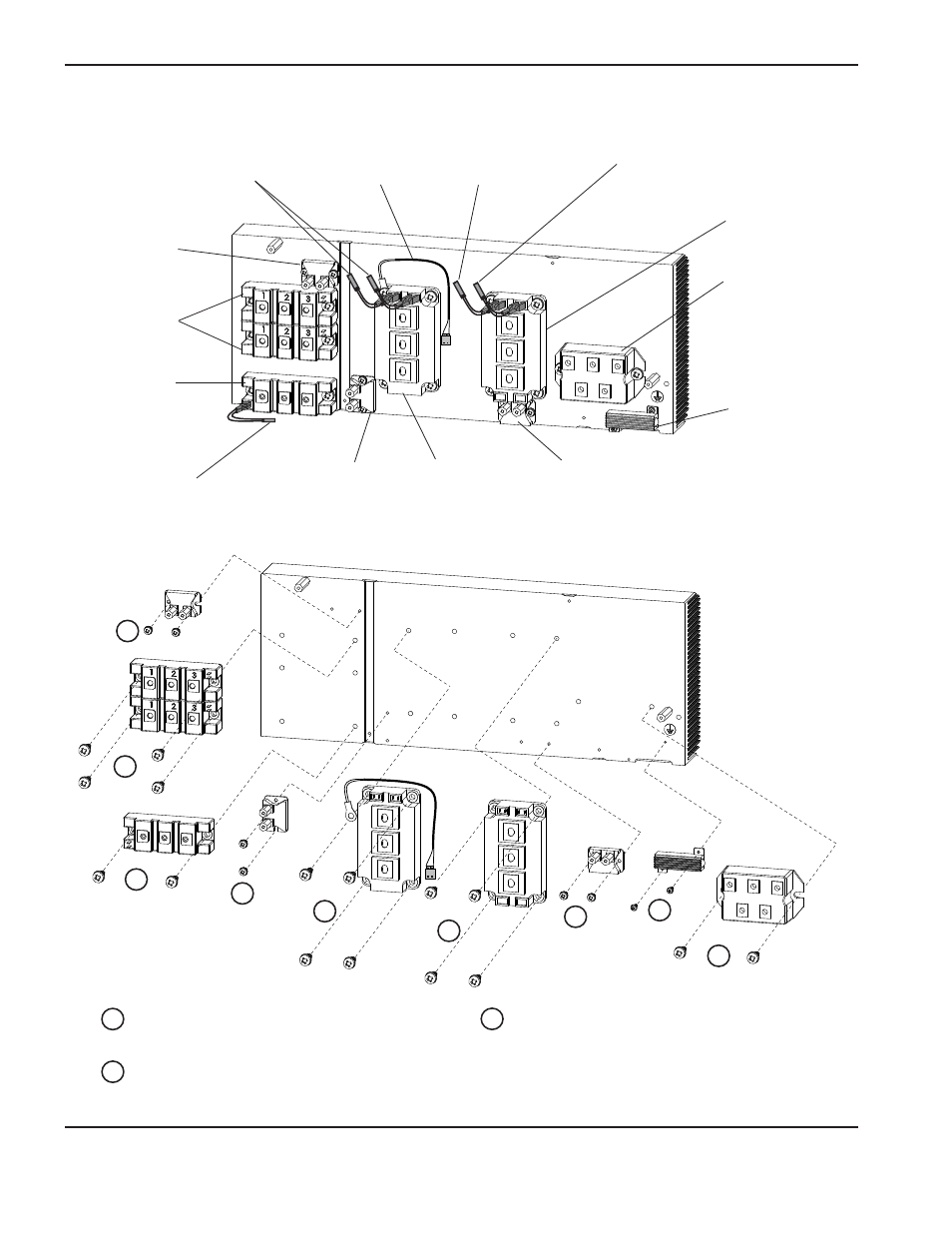

Componentes disipador de calor CSA 200–600 V
Circuito rectificador
de entrada
(juego 128746)
Módulo IGBT CFP
(juego 228699)
Módulo IGBT
inversor
(juego 228702)
IGBT del arco
piloto
(juego 228944)
Circuito
rectificador
de salida (2)
(juego 228902)
Resistencia
damper
(juego 228894)
Sensor térmico
(juego 228805)
Cables control
de compuerta módulo
IGBT inversor
Cable control
de compuerta IGBT
del arco piloto
Cable control
de compuerta
módulo IGBT CFP
Cable sensor
de temperatura módulo
IGBT CFP
Resistencia
de amortiguamiento
5 Ω 120 W
(juego 228693)
Resistencia
de amortiguamiento
15 Ω 200 W
(juego 228898)
Resistencia
de amortiguamiento
5 Ω 200 W
(juego 228897)
1
1
1
2
3
3
3
3
3
Torsión 17,3 kg cm
M4 X 10 de doble arandela (2 SEM)
Torsión a 11,5 kg cm
M3 X 10 de arandela simple (1 SEM)
1
2
Torsión a 40 kg cm
M6 X 16 de doble arandela 12,5 (2 SEM)
CR TRI
3
