Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-35

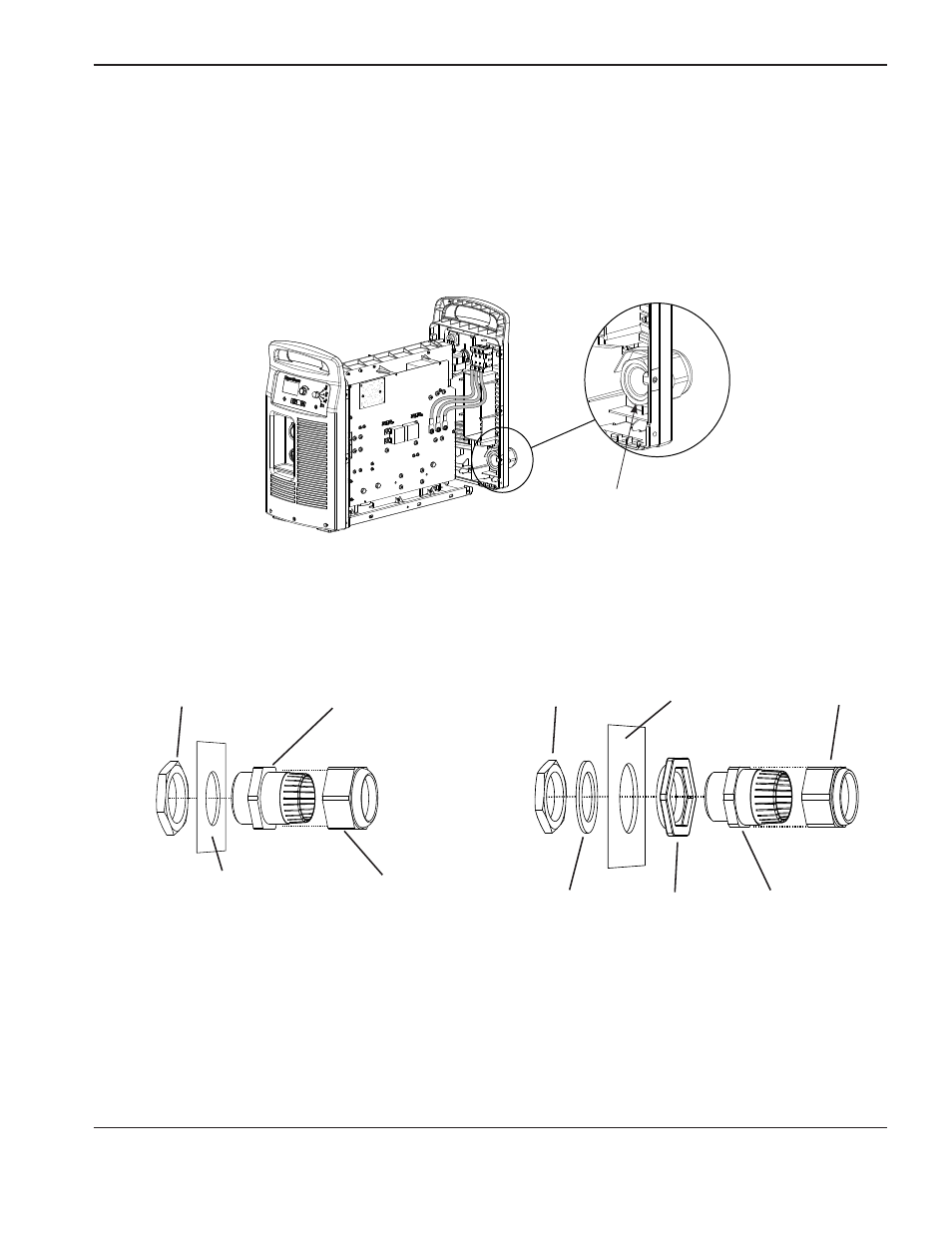

Tuerca
de retención
pasacables
Pasacables
Panel trasero
fuente de energía
Arandela
de aluminio
Adaptador
pasacables
Tuerca pasacables
dentro de la fuente
de energía
Tuerca
de retención
pasacables
Pasacables
Panel trasero
fuente
de energía
Tuerca pasacables dentro
de la fuente de energía
CSA 200–600 V, CE 230–400
V y CCC 380 V/CE 230–400 V
Pasacables
CCC 380 V y CE 400 V
Pasacables
Quitar el conector al pasacables
1. Aflojar y quitar la tuerca del pasacables que está dentro de la fuente de energía.
2. Quitarle las demás partes del conector del pasacables a la fuente de energía.
Tuerca pasacables
dentro de la fuente
de energía
