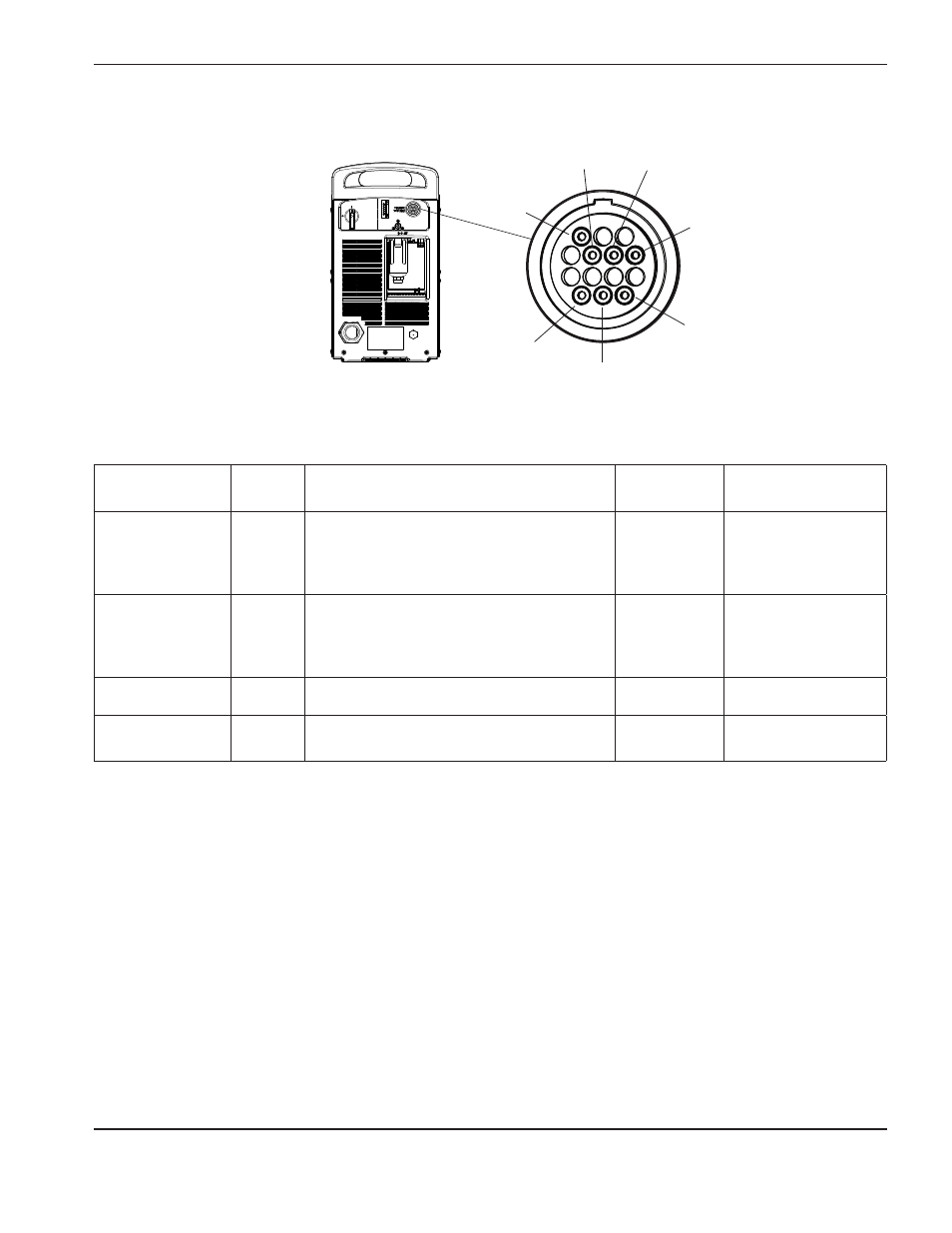

Diagrama de pines interfaz máquina

Consulte la siguiente tabla al conectar el sistema Powermax105 a un control de altura de la antorcha o un CNC con

un cable de interfaz máquina.

Señal

Tipo

Notas

zócalos de

conectores

Alambres del cable

Arranque

(arrancar plasma)

Entrada

Normalmente abierto.

Voltaje en circuito abierto: 18 VCD en los

terminales START (arranque). Requiere cierre

a contacto seco para activarse.

3, 4

Verde, negro

Transferencia

(iniciar avance de

máquina)

Salida

Normalmente abierto. Cierre a contacto seco

en la transferencia del arco.

120 VCA/1 A como máximo en el relé de

interfaz máquina.

12, 14

Rojo, negro

A tierra

A tierra

13

Divisor de tensión Salida

Señal de arco dividida de 20:1, 21.1:1, 30:1,

40:1, 50:1 (da un máximo de 15 V).

5 (-), 6 (+)

Negro (-), blanco (+)
