Reemplazo de componentes de la fuente de eneRgía
powermax
105 Manual de servicio 9-17
Reemplazar el elemento filtrante de aire
1. Quitar el juego de consumibles que se envía al lado del recipiente de filtro del panel trasero.
2. Agarrar el recipiente de filtro con la mano derecha.
3. Bajar el cierre de seguridad y dar vuelta al recipiente de filtro unos 45 grados a la derecha.
4. Halar verticalmente el recipiente de filtro para quitarlo. Se pueden ver el elemento filtrante blanco y la tuerca
de retención.
5. Desenroscar (en sentido anti horario) la tuerca de retención de plástico que asegura el elemento filtrante.
6. Reemplazar el elemento sucio por uno nuevo. Reinstalar (en sentido horario) la tuerca de retención de plástico
y apretarla a mano solamente.
7. Limpiar el recipiente de filtro.
8. Inspeccionar el Oring de la parte de arriba del recipiente de filtro. De ser necesario, reemplazar el Oring por otro
de los que vienen en el juego Untarle una capa fina de lubricante de silicona al Oring antes de instalarlo.
9. Insertar el recipiente de filtro con el cierre de seguridad colocado a unos 45 grados a la derecha del centro. Esa
es la misma orientación que tenía el filtro al quitarse.
10. Alinear verticalmente el recipiente de filtro (con el protector metálico) y meterlo con fuerza hasta el tope del
receptáculo para asentarlo. Es útil levantar el recipiente con el dedo índice izquierdo colocado debajo de la tuerca
que tiene en el fondo.
11. Una vez que el recipiente asiente correctamente, darle vuelta 45 grados a la izquierda hasta sentir que el cierre
de seguridad encaja en su lugar.

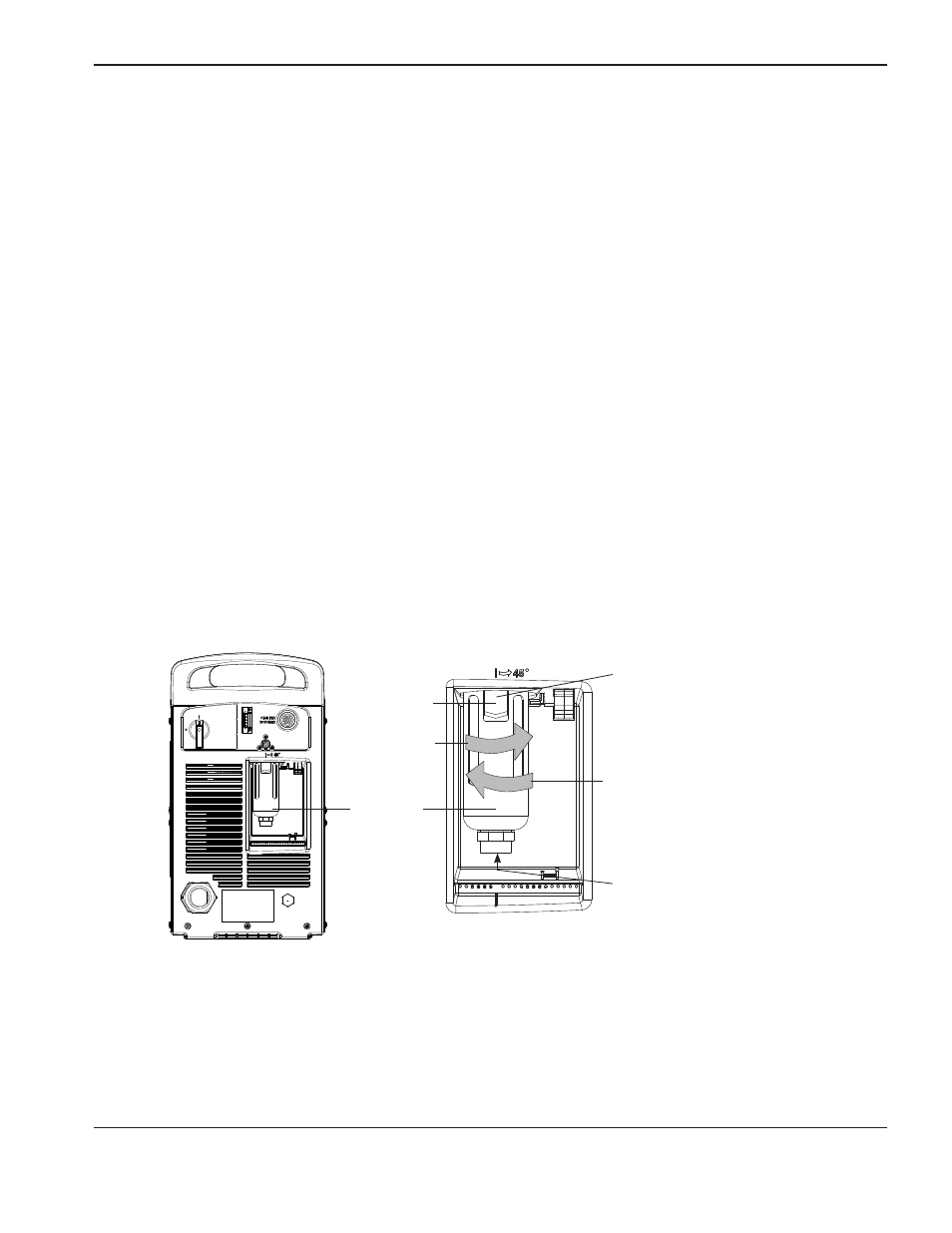

Recipiente
de filtro
Es útil levantar aquí al reemplazar
el recipiente de filtro
Cierre
de seguridad
El elemento filtrante blanco
y la tuerca de retención
de plástico son visibles
después de sacar el recipiente
de filtro.
Quitar
Instalar
