Reemplazo de componentes de la fuente de eneRgía
9-72
powermax
105 Manual de servicio
9. Sacar el inductor de salida de la fuente de energía guiando los cables largos del inductor por la abertura de la base
del panel central.
10. Poner el nuevo inductor de salida en la fuente de energía y pasar los cables largos por la abertura en la base del
panel central.
11. Insertar las guías del frente del inductor de salida en las ranuras de la base de la fuente de energía.
12. Correr el cable del electrodo por la funda protectora que atraviesa el panel central.
13. Apretar los dos tornillos de montaje que vienen con la base del inductor de salida a 69,1 kg
cm.
14. Verificar que la arandela plástica esté encima del buje plástico por detrás del receptáculo de desconexión rápida.
15. Poner el terminal de anillo en la boquilla de bronce y apretar la tuerca de bronce. Apretar la tuerca a 46,1 kg
cm.
16. Introducir el conector de acople rápido a presión a 90° en la boquilla de bronce hasta que asiente por completo.

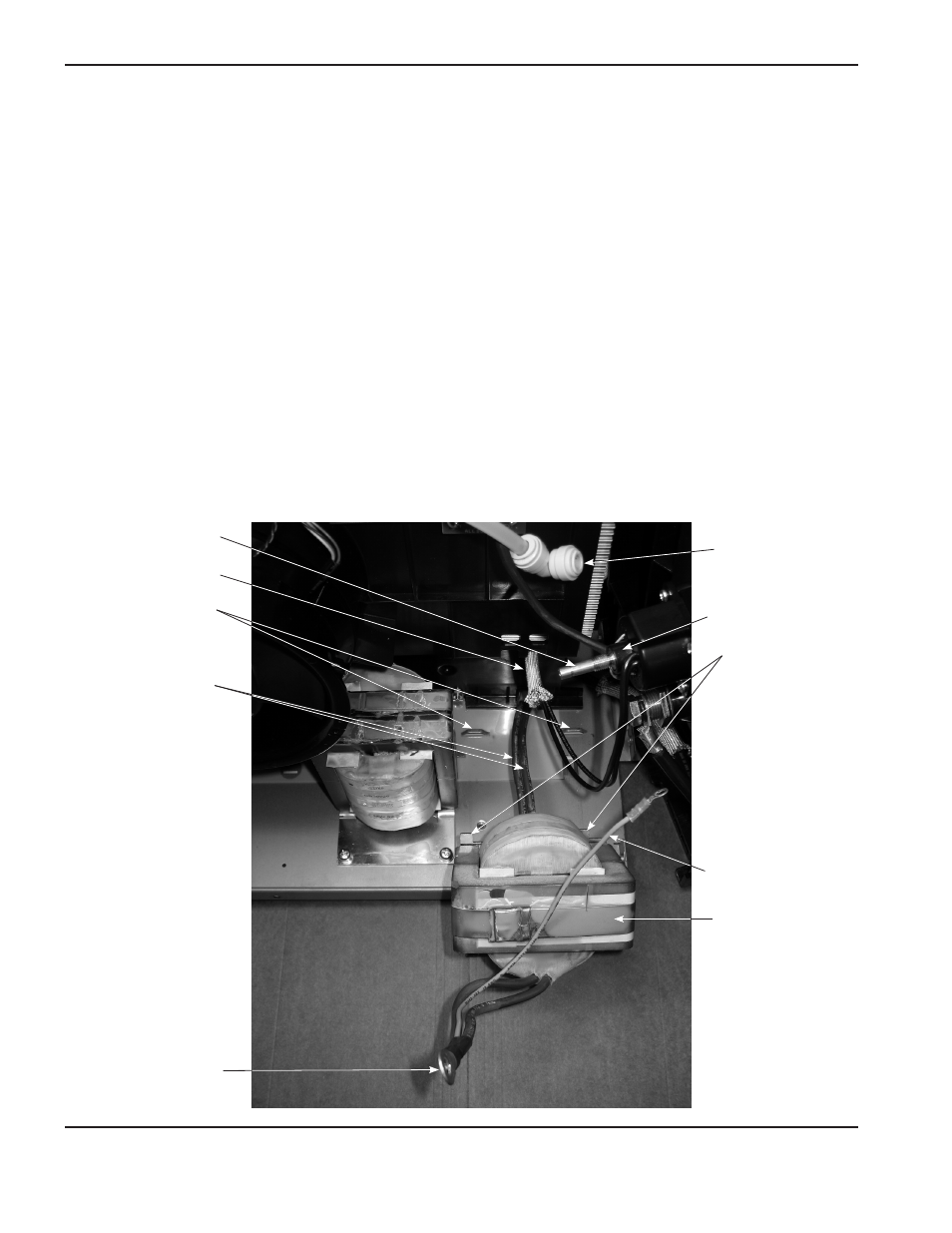

Guías
Cables largos inductor
Ranuras de la base
Cable electrodo
Buje plástico
Terminal de anillo
Funda protectora
Boquilla de bronce
Conector acople
rápido a presión 90°
Inductor de salida
