LocaLización de probLemas y ensayos aL sistema
powermax
105 Manual de servicio 8-51
Quitarles las tapas a los conectores para acceder a los pines que están arriba, en la parte
de atrás de la tarjeta de alimentación.
Si el valor +48 VCD es incorrecto:
• Quitar el conector del ventilador (J1) y repetir la prueba.
• Si el valor es ahora correcto, reemplazar el ventilador.
• Si el valor sigue siendo incorrecto, reemplazar la tarjeta de alimentación.
Si el valor +24 VCD es incorrecto:
• Quitarle el conector al presostato (J5) y repetir la prueba.
• Si el valor es ahora correcto, reemplazar el presostato.
• Si el valor sigue siendo incorrecto, reemplazar el conector del presostato, quitarle el conector a la válvula
solenoide (J6) y repetir la prueba. Si el valor es ahora correcto, reemplazar la válvula solenoide. Si el valor sigue
siendo incorrecto, reemplazar la tarjeta de alimentación.
Si el valor +5 VCD es incorrecto:
• Quitarle el conector al sensor de presión (J3) y repetir la prueba.
• Si el valor es ahora correcto, reemplazar el sensor de presión.
• Si el valor sigue siendo incorrecto, reemplazar la tarjeta DSP y repetir la prueba.
• Si el valor es ahora correcto, reemplazar la tarjeta DSP.
• Si el valor sigue siendo incorrecto, reemplazar la tarjeta de alimentación.
Si el valor +3,3 VCD es incorrecto:
• quitar la tarjeta DSP.
• Si el valor sigue siendo incorrecto, reemplazar la tarjeta de alimentación.
De lo contrario, es posible que la tarjeta DSP o la de control estén malas. Hacer lo siguiente:
- poner de nuevo la tarjeta DSP y dejar el cable de cinta desconectado. Si el valor es ahora correcto,
reemplazar la tarjeta de control. De lo contrario, reemplazar la tarjeta DSP.

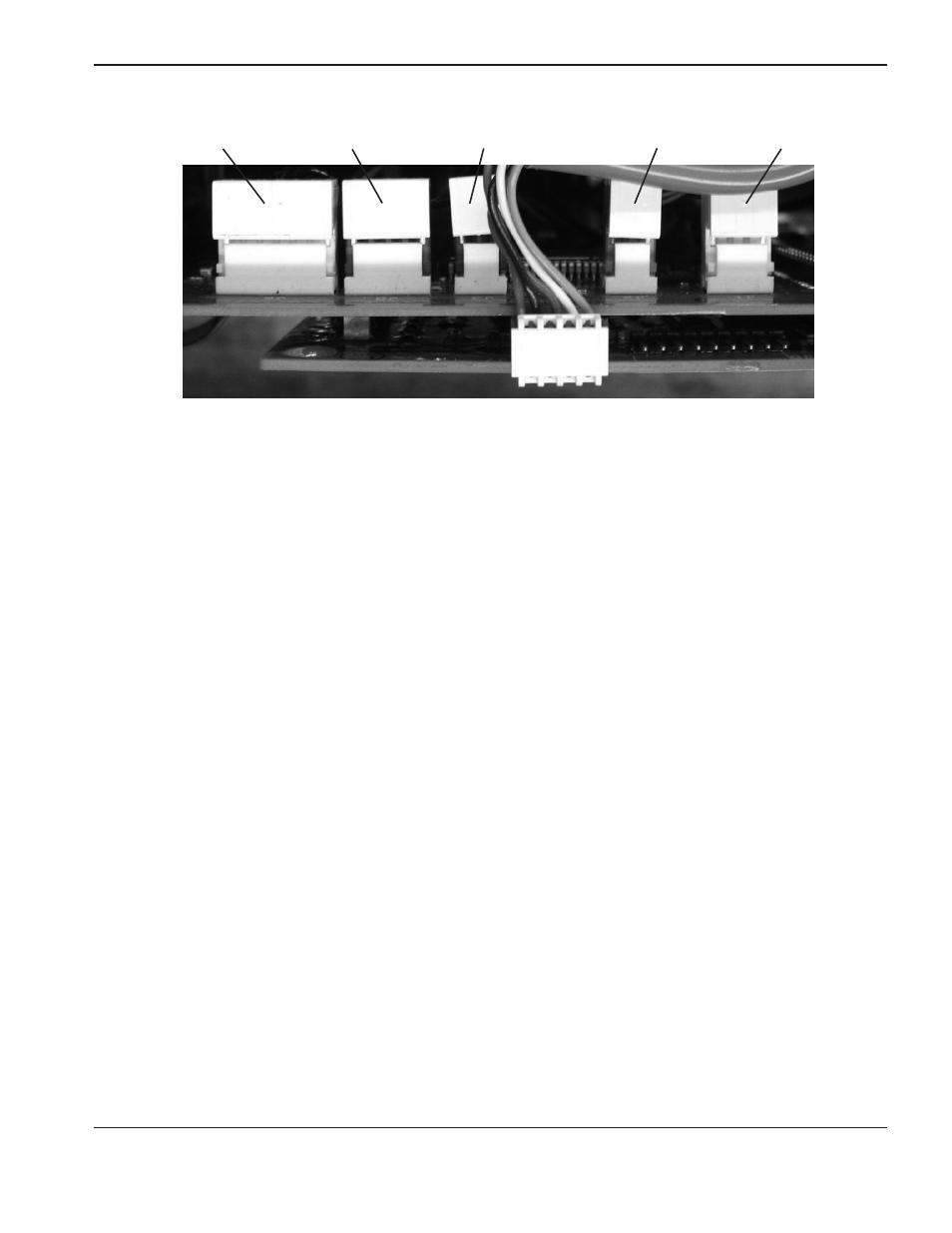

J6 regulador
electrónico
J3 sensor
de presión
J5 presostato/ contactor
auxiliar
J2 sensor de temperatura
del inversor J1 ventilador
