Reemplazo de componentes de la fuente de eneRgía
9-24
powermax
105 Manual de servicio
3. Pasar el puerto CPC y sus cables por encima de la válvula solenoide y a través de la apertura del panel trasero
de la fuente de energía.
4. Insertar el puerto CPC en su apertura por dentro de la fuente de energía. Asegurarse de colocar el puerto con
el cable a tierra verde/amarillo por debajo.
5. Sujetar el puerto CPC apretando los dos tornillos que viene con él a 11,5 kg
cm. Dos tornillos son suficientes si se
pone en dos esquinas opuestas del puerto CPC.
6. Sujetar el cable a tierra verde/amarillo (del puerto CPC) a la caja del filtro de gas con el mismo tornillo del cable
a tierra largo que viene del panel central. Apretar el tornillo del cable a tierra a 17,3 kg
cm.

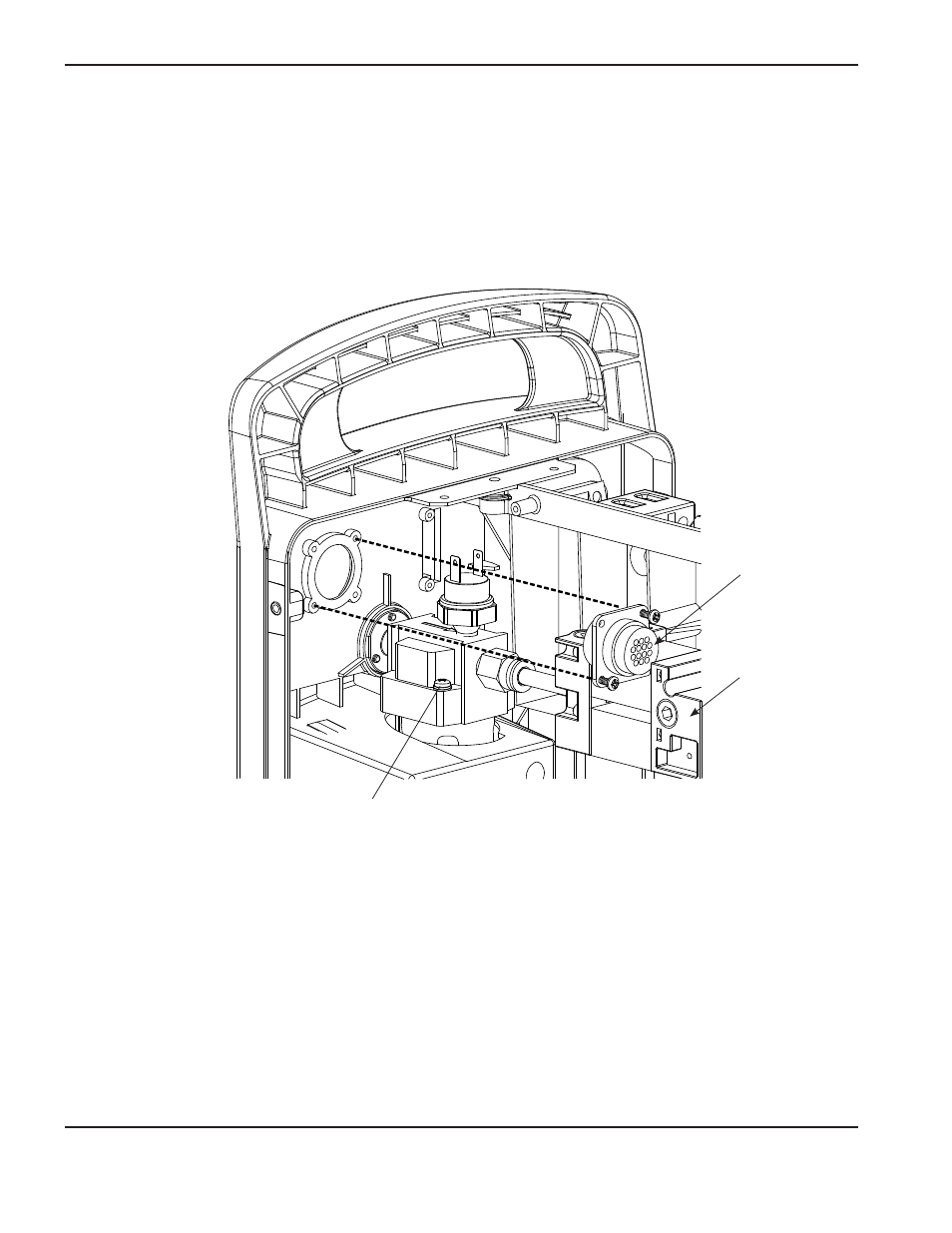

Tornillo cable a tierra
Válvula solenoide
Puerto CPC
