Reemplazo de componentes de la fuente de eneRgía
9-54
powermax
105 Manual de servicio

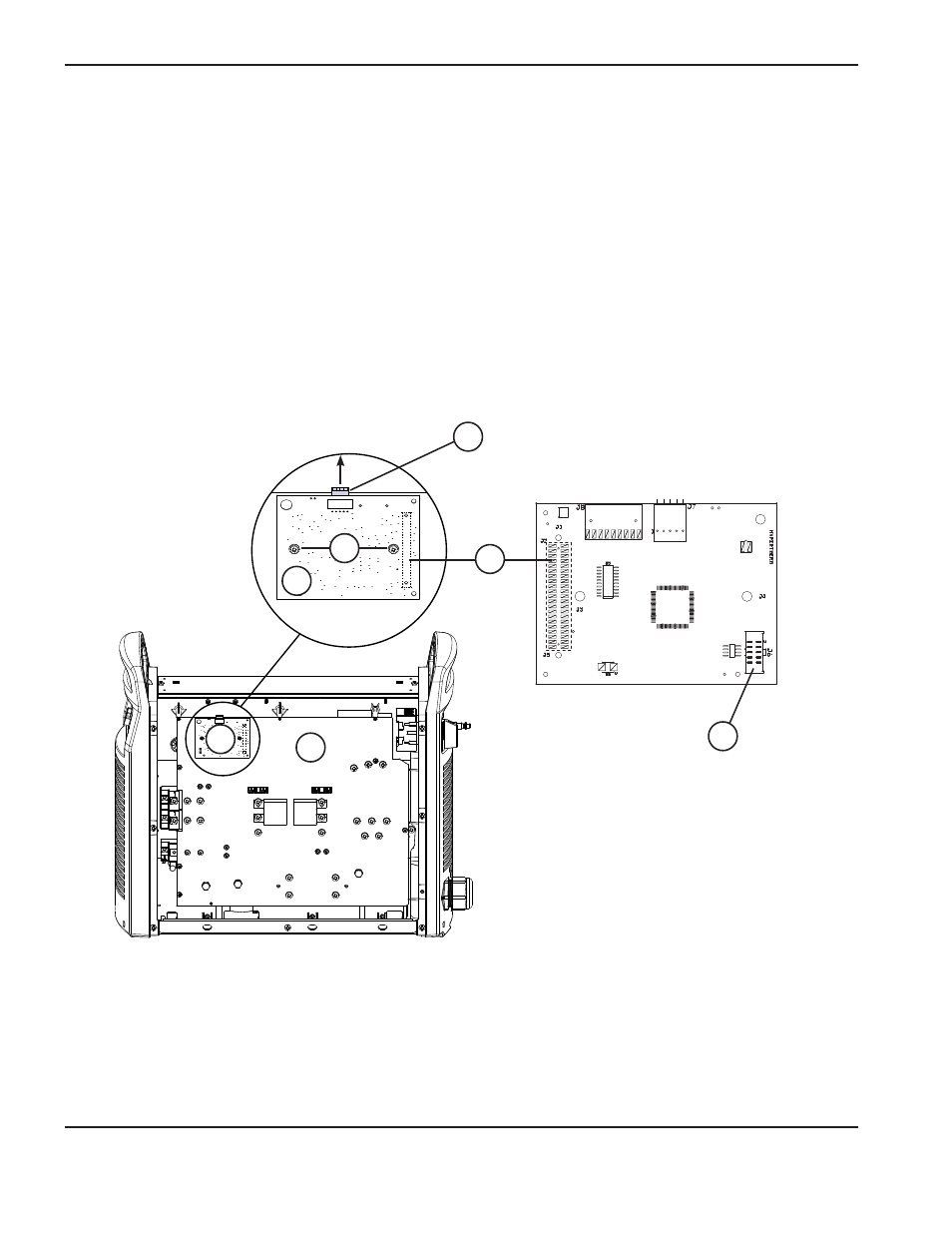

Instalar la tarjeta DSP
1. Conectar el cable de cinta de la tarjeta de control al conector (6) en la parte de atrás de la tarjeta DSP.
2. Con cuidado, alinear las dos filas de pines conectores (4) de la parte de atrás de la tarjeta DSP (3) con los orificios
correspondientes de la tarjeta de alimentación (5).
3. Presionar ligeramente los pines conectores de la tarjeta DSP en la tarjeta de alimentación para que asienten bien.
Tener cuidado de no doblar los pines.
4. Conectar el conector DSP (1) a la parte de arriba de la tarjeta (3).
Nota: este paso es solo para los sistemas que tienen instaladas una tarjeta de comunicación RS485.
5. Apretar los dos tornillos de montaje a 8,1 kg cm.
1
4
6
2
3
3
5
Vista posterior DSP
Vista frontal DSP
