Reemplazo de componentes de la antoRcha
10-20
powermax
105 Manual de servicio
Desensamblar el acople de desconexión rápida
1. Quitar los cuatro tornillos de la mitad inferior del acople con un destornillador de estrella T10 o uno plano.
2. Quitar las dos mitades del acople.
3. Quitar el seguro oprimiendo la orejeta con un destornillador plano y empujándola hacia afuera del conjunto
de cables y mangueras.
4. Sacar el resorte del acople de desconexión rápida

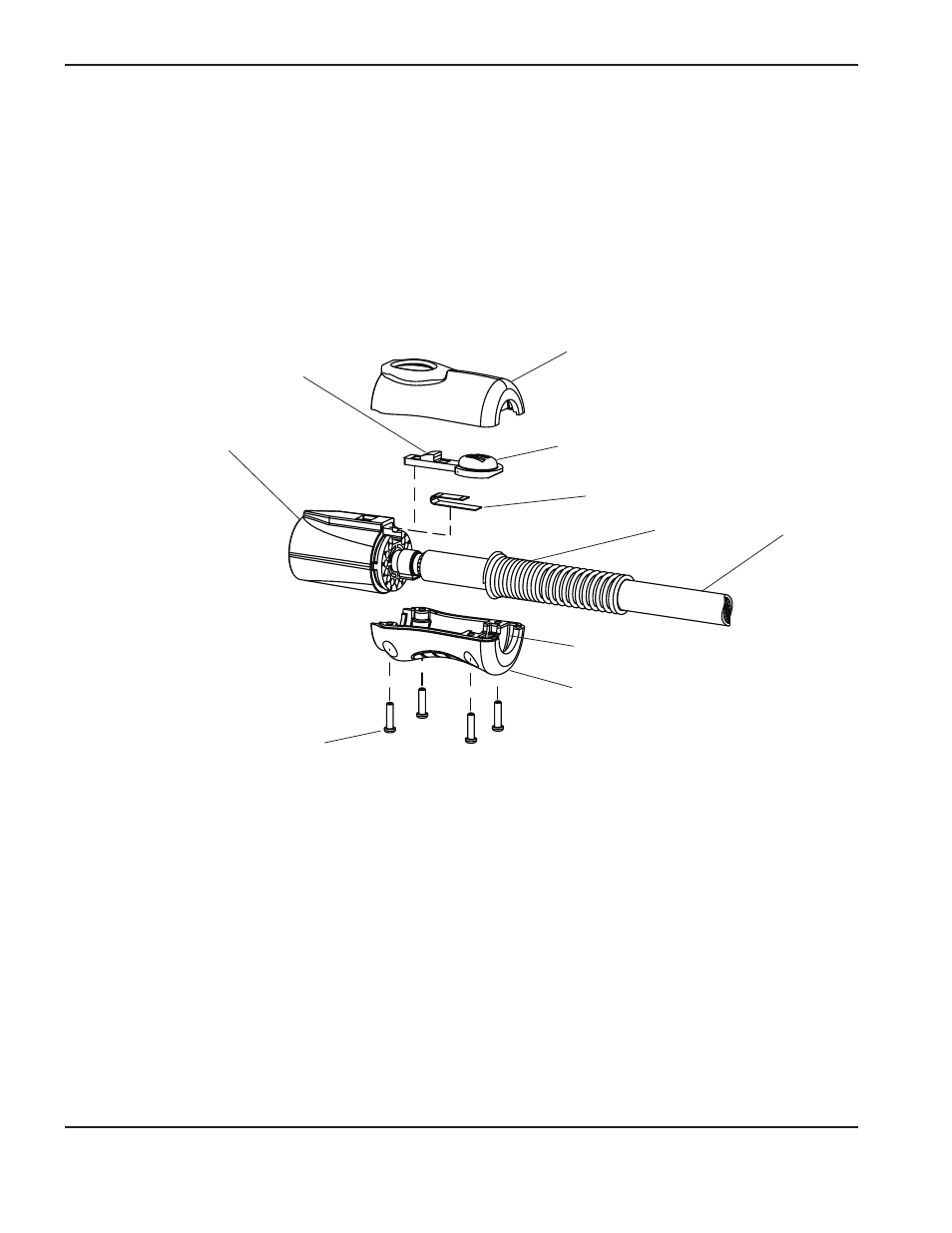

Cuatro tornillos
Resorte
Mitad inferior del acople
Seguro
Mitad superior del acople
Cables
y mangueras
de la antorcha
Acople de desconexión
rápida
Pasacables
Espacio del pasacables
Orejeta del seguro
Ensamblar de nuevo el acople de desconexión rápida
1. Ponerle el seguro nuevo al acople de desconexión rápida.
2. Sostener el seguro por el extremo e insertarle el nuevo resorte por debajo.
3. Empujar el resorte en la cavidad con un destornillador plano hasta que encaje en su lugar.
4. Instalar las nuevas mitades del acople en el conjunto de cables y mangueras de la antorcha, asegurando que
el pasacables ajuste en el espacio y que no se pellizquen los cables ni interfieran con el seguro.
5. Usar un destornillador de estrella T10 o uno planopara apretar los cuatro tornillos.
