Reemplazo de componentes de la antoRcha
10-8
powermax
105 Manual de servicio
Quitar el lado izquierdo del mango
1. Quitarles los consumibles a la antorcha.
2. Colocar la antorcha sobre una superficie plana con el lado izquierdo del mango para arriba.
3. Usar un destornillador de estrella T10 o uno plano para quitarle los cinco tornillos al lado izquierdo del mango.
4. Levantar con cuidado el lado izquierdo del mango y sacarlo de la antorcha.
Nota: llevar puestas gafas de seguridad porque el resorte del gatillo pudiera saltar del mango.

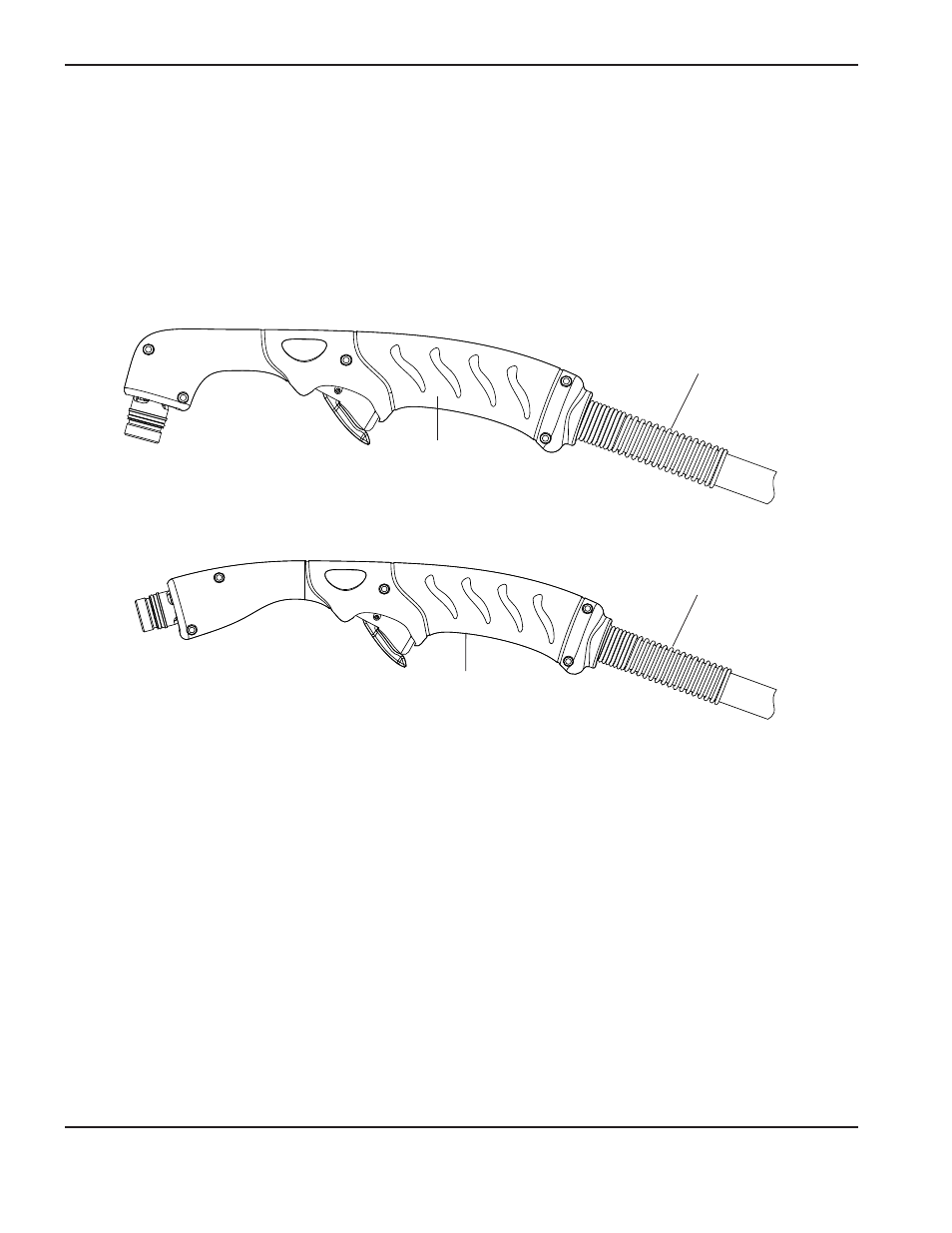

Lado izquierdo del
mango
Pasacables
Antorcha manual Duramax 75°
Lado izquierdo del
mango
Antorcha manual Duramax 15°
Pasacables
Instalar el lado izquierdo del mango
1. Alinear la mitad izquierda del mango con la mitad derecha.
Nota: Si va a reemplazar ambos lados del mango, ponerle la etiqueta “H” al lado izquierdo del mango de la
antorcha.
2. Verificar que los dos ejes de giro del gatillo estén en los orificios de pivote (hay un orificio en cada mitad del
mango). Asegurarse de que el mango no pellizque los cables y sujete bien el pasacables.
3. Usar un destornillador de estrella T10 o uno plano para apretar los cinco tornillos del mango a 14,98 kg • cm.
4. Instalar los consumibles
