Reemplazo de componentes de la fuente de eneRgía
9-86
powermax
105 Manual de servicio

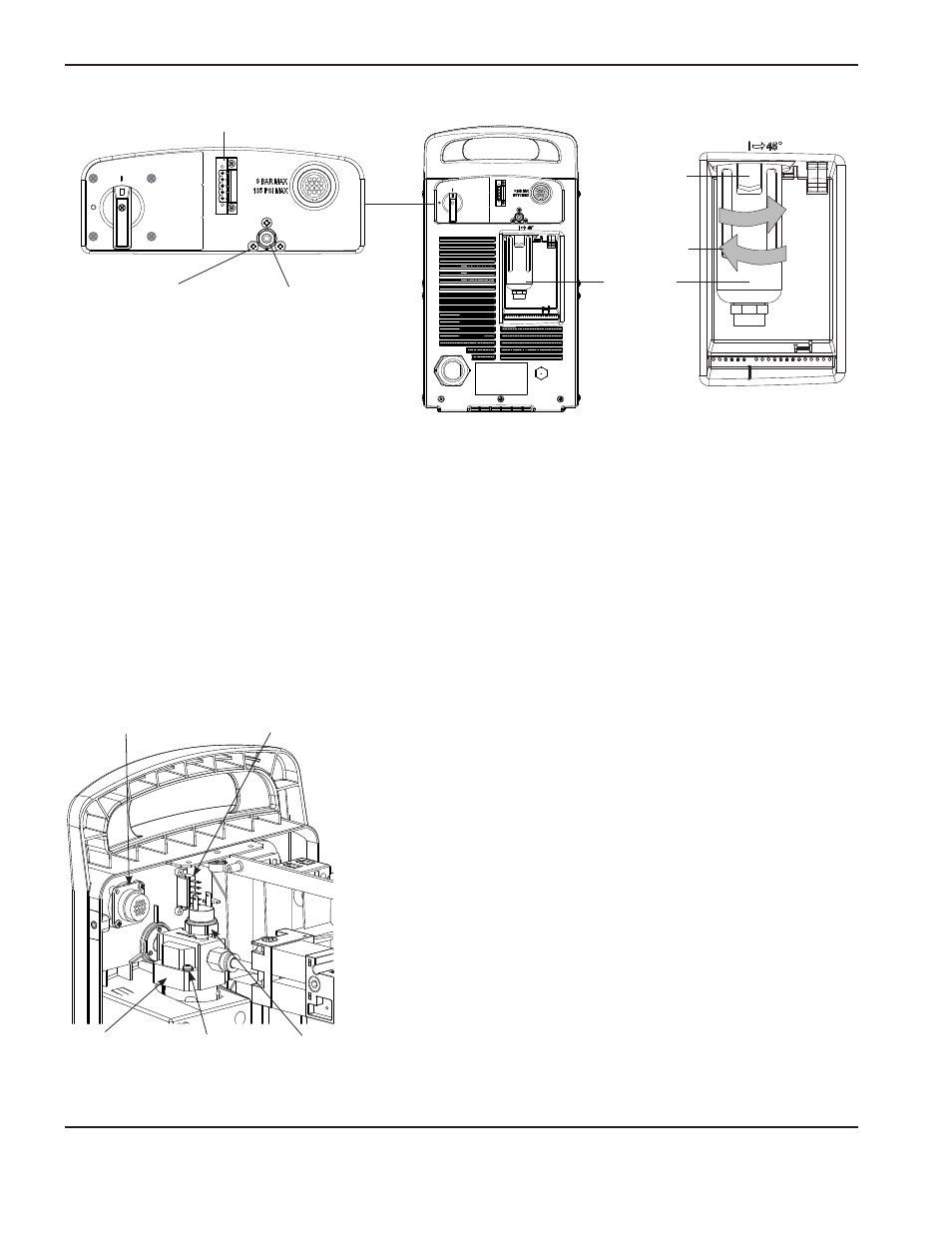

Recipiente
de filtro
Boquilla
de gas
Tornillos de montaje
(3) subconjunto
filtro de aire
Cierre
de seguridad
Instalar
Conector RS485 opcional
24. Poner el subconjunto del filtro de aire en la fuente de energía y apretar los tres tornillos de montaje del panel lateral
trasero a 23 kg cm.
25. Untarle sellante a la rosca de la boquilla de gas y fijarla firmemente al subconjunto del filtro de aire.
26. Instalar el elemento filtrante y sujetarlo al fondo del subconjunto del filtro de aire apretando (en sentido horario)
la tuerca de retención plástica.
27. Insertar el recipiente de filtro en el fondo del subconjunto del filtro de aire con el cierre de seguridad colocado
a unos 45 grados a la derecha del centro.
28. Alinear verticalmente el recipiente de filtro y meterlo con fuerza hasta que asiente por completo.
29. Darle vuelta a la izquierda hasta sentir que el cierre de seguridad encaja en su lugar.
30. Si se desconectaron anteriormente, enchufar los cables a los
terminales del conector RS485, empezando por arriba, en el
siguiente orden: rojo – negro – marrón – blanco – verde.
31. Conectar los terminales de cable al presostato (el cable blanco
lo más próximo al panel central).
32. Si se quitó anteriormente, sujetar el conector de la interfaz CNC
al panel lateral trasero apretando los cuatro tornillos de montaje
a 11,5 kg cm.
33. Sujetar a la caja del filtro de aire el o los cables a tierra apretando
el tornillo a 11,5 kg cm.
Nota: si el conector de interfaz CNC opcional del panel lateral
trasero está instalado, habrá dos cables a tierra.
Conector RS485
opcional
Conector interfaz
CNC opcional
Presostato Tornillo cable
a tierra
Subconjunto
filtro de aire
