Collegamento di un'alimentazione elettrica esterna
In generale Fronius String Control 100/12 viene alimentato dalla Solar Net.
Se si utilizzano componenti DATCOM aggiuntivi o se i cavi di comunicazione dati superano
una lunghezza di 100 m, è possibile che l'alimentazione elettrica tramite Solar Net non sia
più sufficiente. Per questi casi è disponibile un alimentatore esterno.
Per motivi di accessibilità Fronius consiglia, se possibile, di collegare l'alimentatore ester-
no a un altro componente DATCOM piuttosto che a Fronius String Control 100/12.
Qualora non fosse disponibile un'opzione di collegamento più agevole, le istruzioni di la-
voro seguenti descrivono come collegare l'alimentatore esterno a Fronius String Control
100/12.
Sicurezza
Collegamento di
un'alimentazione
elettrica esterna Allentare il raccordo a vite metrico dei cavi di comunicazione dati.
Estrarre l'inserto in gomma.

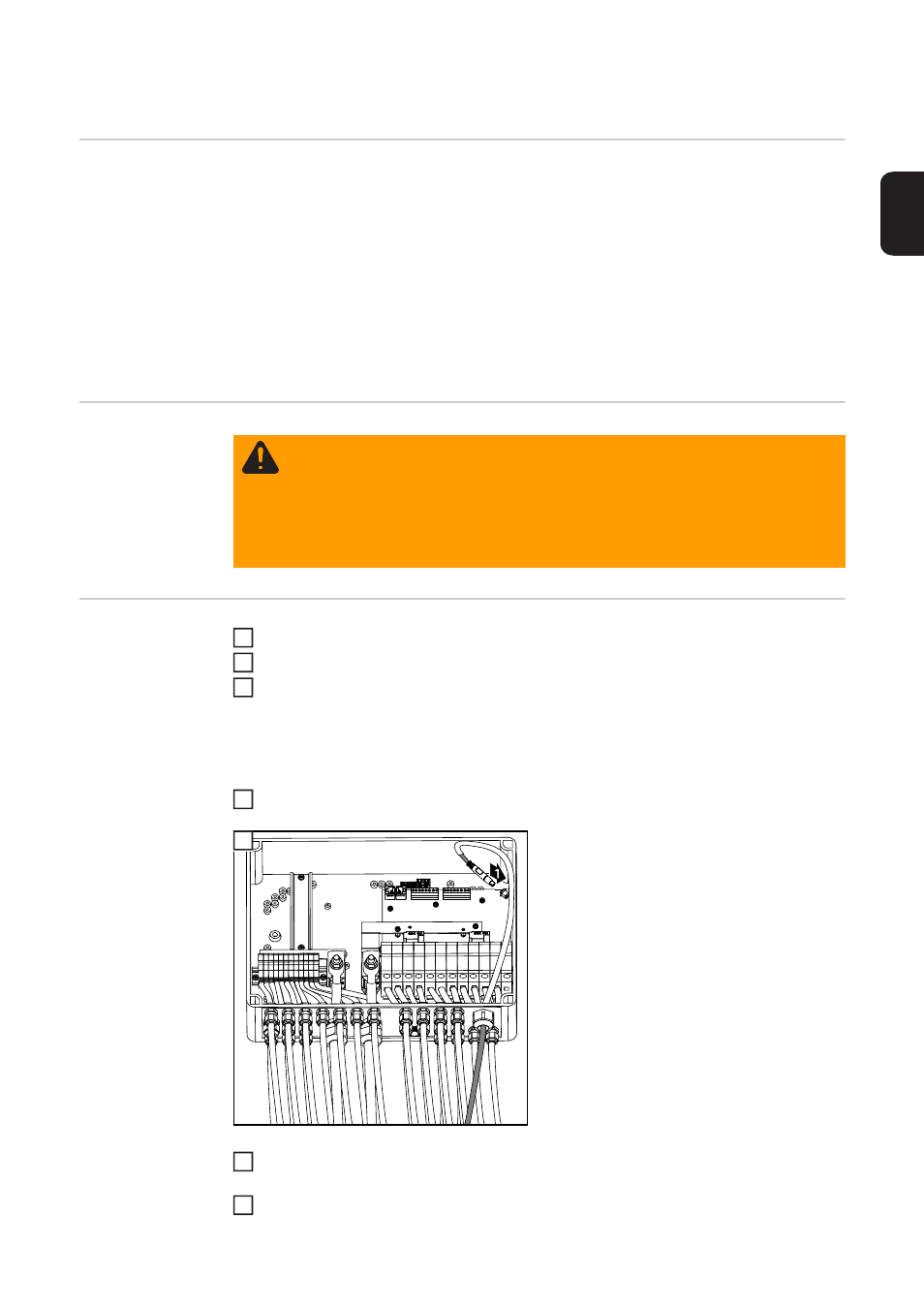

Introdurre il cavo dell'alimentatore in Fronius String Control 100/12.
?IMPORTANTE! Il cavo dell'alimentatore deve essere fatto passare attraverso il tubo fles-
sibile in silicone come i cavi di comunicazione dati.
Introdurre il cavo dell'alimentatore nel tubo flessibile in silicone.
* Tubo flessibile in silicone Ø 14 x
420 mm
Qualora non fossero disponibili aperture libere nell'inserto in gomma, ricavarne una
per il cavo dell'alimentatore tagliando l'inserto stesso.
Inserire i cavi di comunicazione dati e il cavo dell'alimentatore nell'inserto in gomma.
AVVISO! Una scossa elettrica può risultare mortale. Pericolo derivante dalla ten-
sione CC dei moduli solari.
-
Prima di eseguire i collegamenti, accertarsi che il lato ingresso e il lato uscita
sulla parte anteriore dell'apparecchio siano privi di tensione.
- Tutti i collegamenti devono essere eseguiti esclusivamente da installatori
elettrici qualificati.
- Osservare le norme di sicurezza riportate nelle presenti istruzioni per l'uso.
