Ρύθμιση διεύθυνσης
Ασφάλεια
Γενικά στοιχεία Το ηλιακό δίκτυο παρέχει τη δυνατότητα ταυτόχρονης λειτουργίας έως και 200 συσκευών
Fronius String Control 100/12.
Ο διαχωρισμός ανάμεσα στα επιμέρους Fronius String
Control επιτυγχάνεται με εκχώρηση μίας διεύθυνσης.

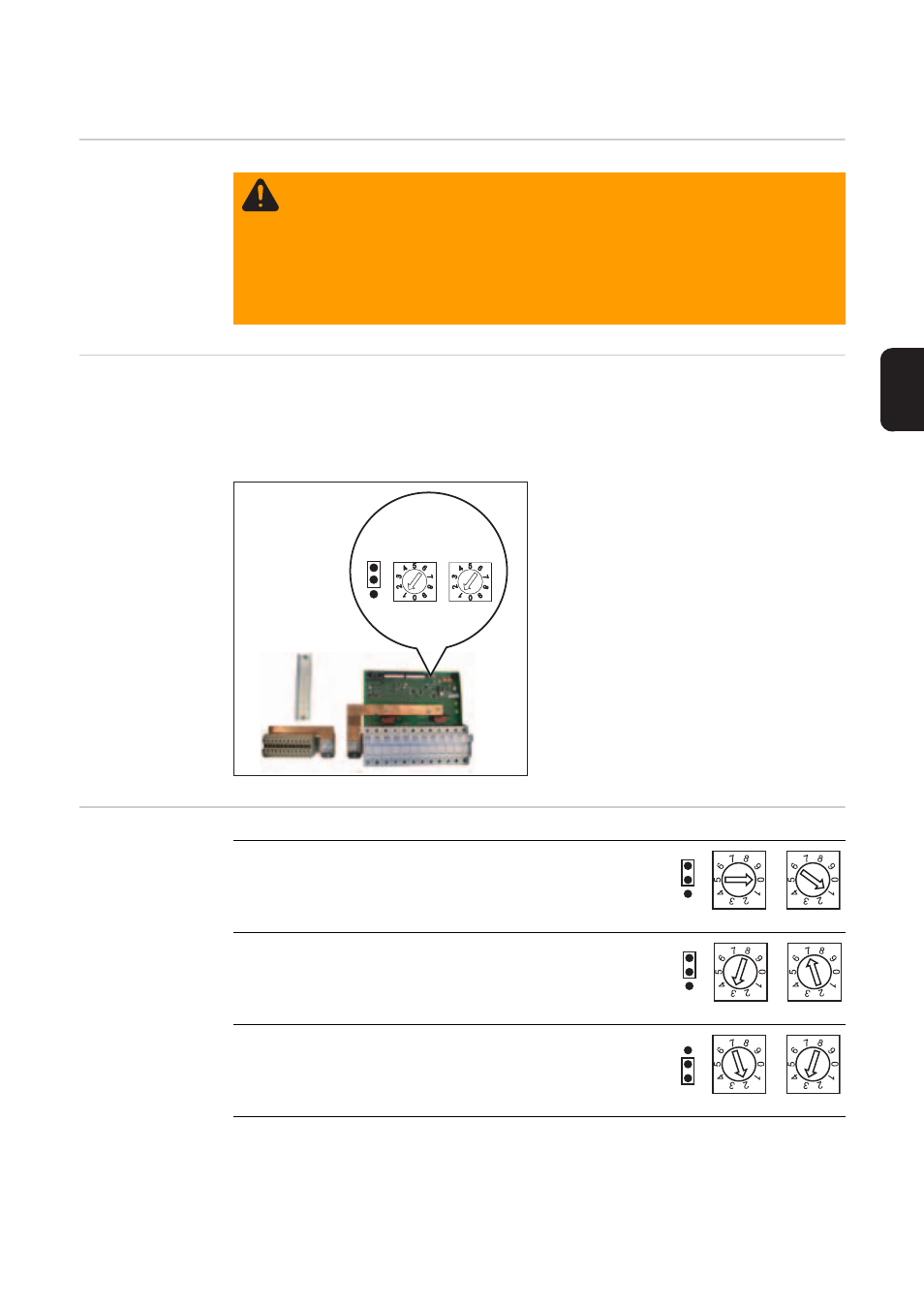

Η ρύθμιση της διεύθυνσης από 0 - 199 πραγματοποιείται στο διακόπτη διεύθυνσης:
(1) Βραχυκυκλωτήρας (jumper) για το
ψηφίο των εκατοντάδων
(2) Τροχίσκος επιλογής για το ψηφίο
των δεκάδων
(3) Τροχίσκος επιλογής για το ψηφίο
των μονάδων
Ρύθμιση διεύθυν-
σης - Παραδείγ-
ματα ρύθμισης
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Κίνδυνος θανάτου από ηλεκτροπληξία. Κίνδυνος λόγω τά-
σης συνεχούς ρεύματος των φ/β πλαισίων.
-
Πριν από οποιαδήποτε εργασία σύνδεσης, φροντίστε οι πλευρές εισόδου και
εξόδου μπροστά από τη συσκευή να μην φέρουν τάση!
- Όλες γενικά οι εργασίες σύνδεσης πρέπει να διεξάγονται μόνο από ηλεκτρο-
λόγους με σχετική επαγγελματική άδεια!
- Λάβετε υπόψη σας τις προδιαγραφές ασφάλειας που περιέχονται σε αυτές
τις οδηγίες χειρισμού.
(2) (3)
1XX
0XX
(1)
Fronius String Control 100/12
Αρ. 1
Fronius String Control 100/12
Αρ. 37
Fronius String Control 100/12
Αρ. 123
0XX
1XX
0 1 0
0XX
1XX
3 7 0
0XX
1XX
2 3 1
