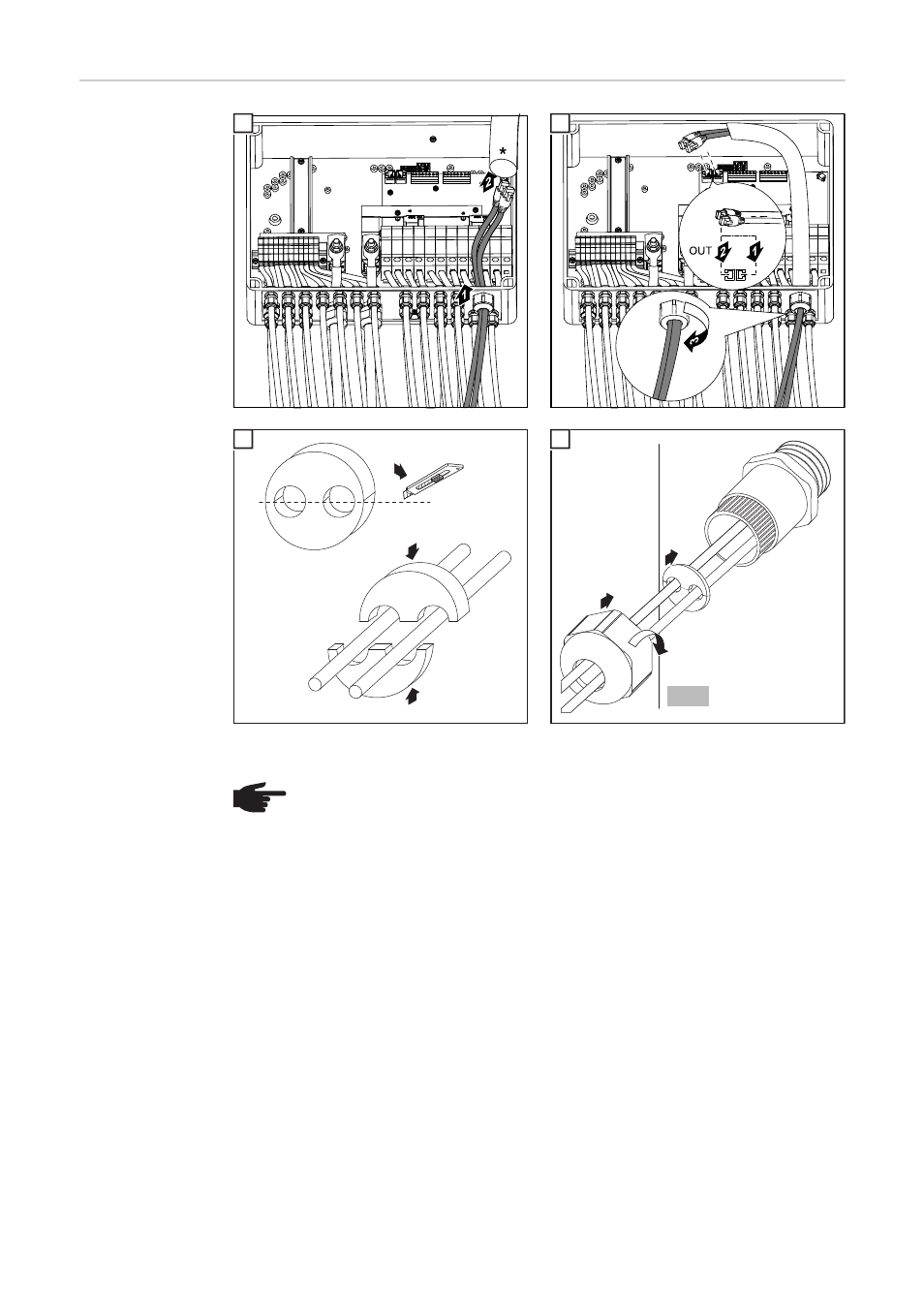

Conectar los ca-
bles de comuni-
cación de datos
RJ 45 al Fronius
String Control
100/12
* Manguera de silicona Ø 25 x 510 mm
1 2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
5 Nm
2
1
3
4
¡OBSERVACIÓN! Procedimiento cuando se conecta solo 1 cable de comunica-
ción de datos al Fronius String Control 100/12 (por ejemplo, cuando el Fronius
String Control 100/12 es el último componente en una Fronius Solar Net):
-
Enchufar la clavija final en el extremo libre de la conexión RJ 45. La clavija
final forma parte del volumen de suministro de cualquier Fronius Datalogger.
- En la apertura libre del inserto de goma debe insertarse el perno de plástico
del volumen de suministro del Fronius String Control 100/12.
