151
EL
Περιγραφή της συσκευής
Ασφάλεια
Περιγραφή της
συσκευής Περί-
βλημα

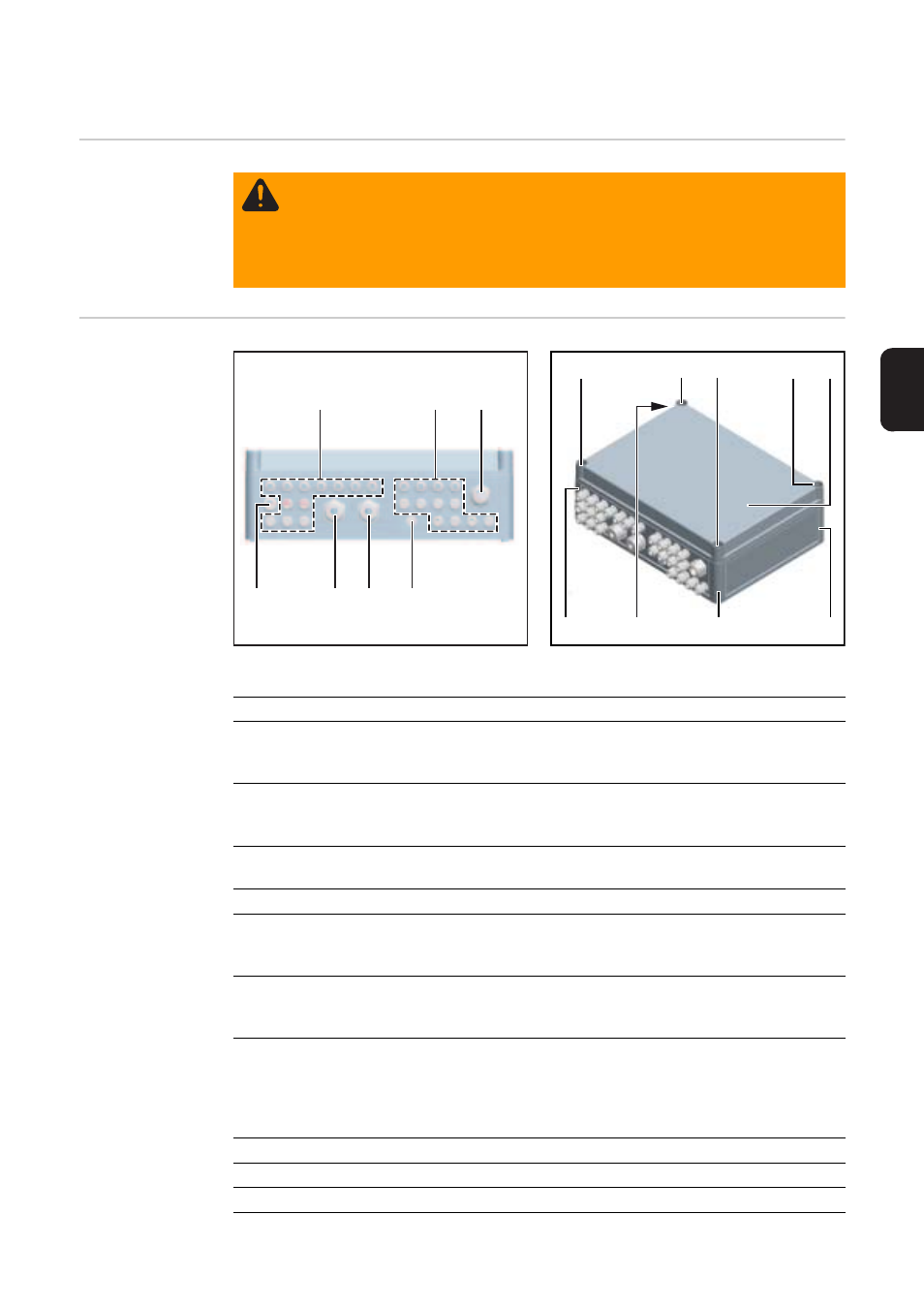

Fronius String Control 100/12 - μπροστινή όψη Fronius String Control 100/12 - πλάγια όψη από πάνω
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ! Ο λανθασμένος χειρισμός μπορεί να προκαλέσει σοβαρές
σωματικές βλάβες και υλικές ζημιές. Χρησιμοποιήστε τις περιγραφόμενες λει-
τουργίες μόνο εφόσον έχετε μελετήσει και κατανοήσει πλήρως:
-
τις παρούσες οδηγίες χειρισμού
- τις οδηγίες χειρισμού όλων των εξαρτημάτων του συστήματος, δίνοντας έμ-
φαση στις προδιαγραφές ασφάλειας
(1) (2) (3)
(5) (6) (7) (4)
(8) (12) (11) (10) (9)
(16) (15) (14) (13)
Θέση Περιγραφή
(1) Είσοδος καλωδίων για βιδωτές συνδέσεις με μετρικό σπείρωμα M16
(
για καλώδια DC "IN")
διάμετρος καλωδίων 3 - 7 mm
(2) Είσοδος καλωδίων για βιδωτές συνδέσεις με μετρικό σπείρωμα M16
(
για καλώδια DC "IN")
διάμετρος καλωδίων 3 - 7 mm
(3) Είσοδος καλωδίων με βιδωτή σύνδεση με μετρικό σπείρωμα M25
(
για καλώδια επικοινωνίας δεδομένων)
(4) Μεμβράνη εξισορρόπησης πίεσης
(5) Είσοδος καλωδίων για βιδωτές συνδέσεις με μετρικό σπείρωμα M32
(
για καλώδια DC "OUT")
διάμετρος καλωδίων 11 - 21 mm
(6) Είσοδος καλωδίων για βιδωτές συνδέσεις με μετρικό σπείρωμα M32
(
για καλώδια DC "OUT")
διάμετρος καλωδίων 11 - 21 mm
(7) Είσοδος καλωδίων για βιδωτές συνδέσεις με μετρικό σπείρωμα M20
(
για καλώδια γείωσης)
διάμετρος καλωδίων 8 - 13 mm
Χρειάζεται μόνο κατά την προαιρετική χρήση προστασίας από υπέρταση.
(8) Βίδα καπακιού
(9) Βίδα καπακιού
(10) Βίδα καπακιού
