Fronius String Control 100/12 Manual del usuario
Página 125
123
ES
Conectar los ca-
bles de comuni-
cación de datos
de varios conduc-
tores al Fronius
String Control
100/12

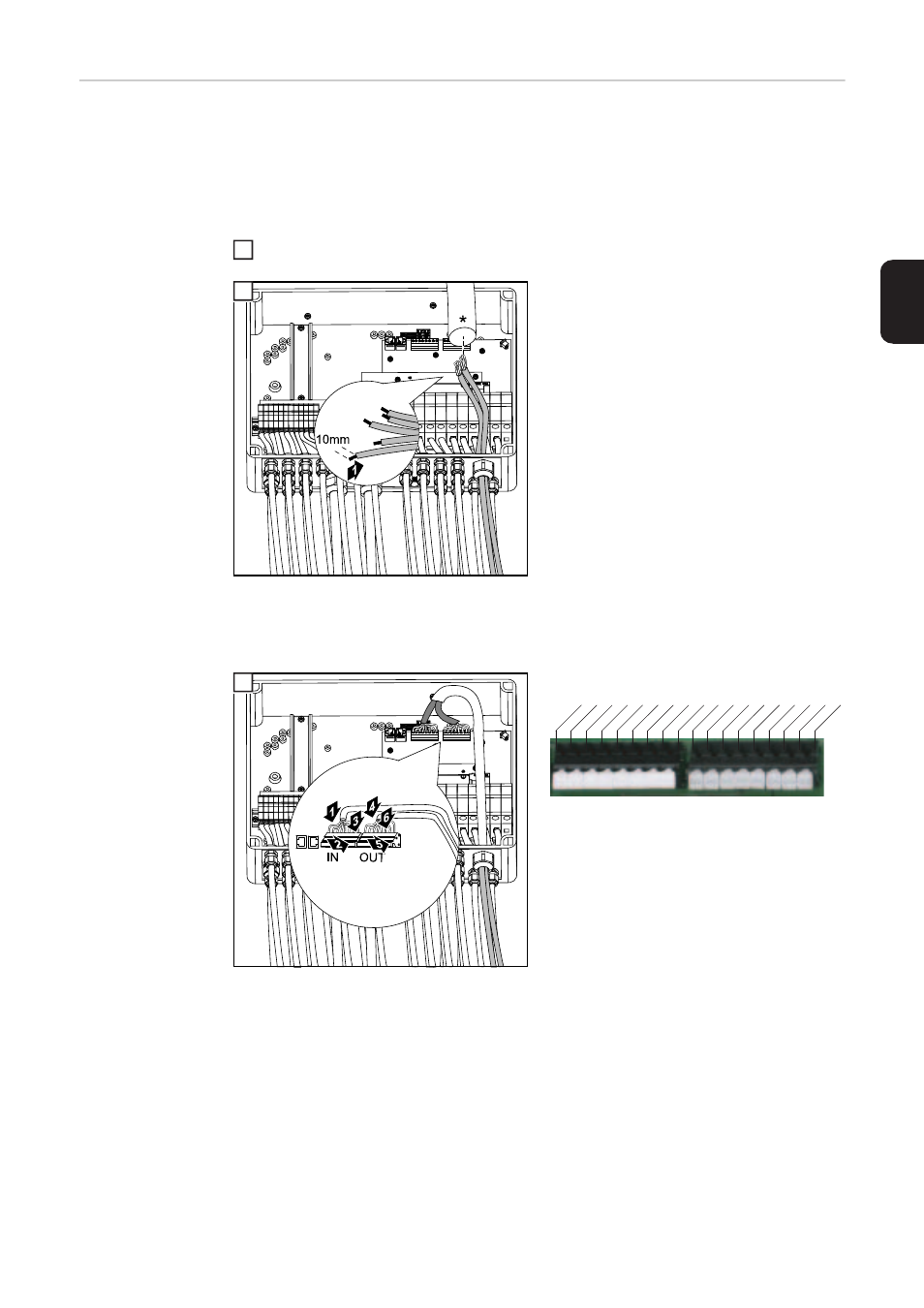

En caso de utilizar cables de comunicación de datos de varios conductores con un diáme-
tro de hasta 6 mm como máximo, ambos cables pasan por el inserto de goma y la apertura
prevista a tal fin, igual que en el caso del cable RJ 45.
Los siguientes pasos de trabajo son aplicables a cables de comunicación de datos con un
diámetro máximo de hasta 6 mm.
Pelar los cables de comunicación de datos unos 50 - 70 mm
*
Manguera de silicona Ø 25 x 510
mm
¡IMPORTANTE! ¡Al conectar los cordones conductores a los bornes de conexión es ne-
cesario conocer la ocupación de los diferentes cordones conductores!
1
2
Ocupación de los bornes de conexión:
3
IN
OUT
+12 VGNDTX-
RX-RX+TX+GND
+12 V +12 VGND
RX-TX-TX+ RX+GND
+12 V
