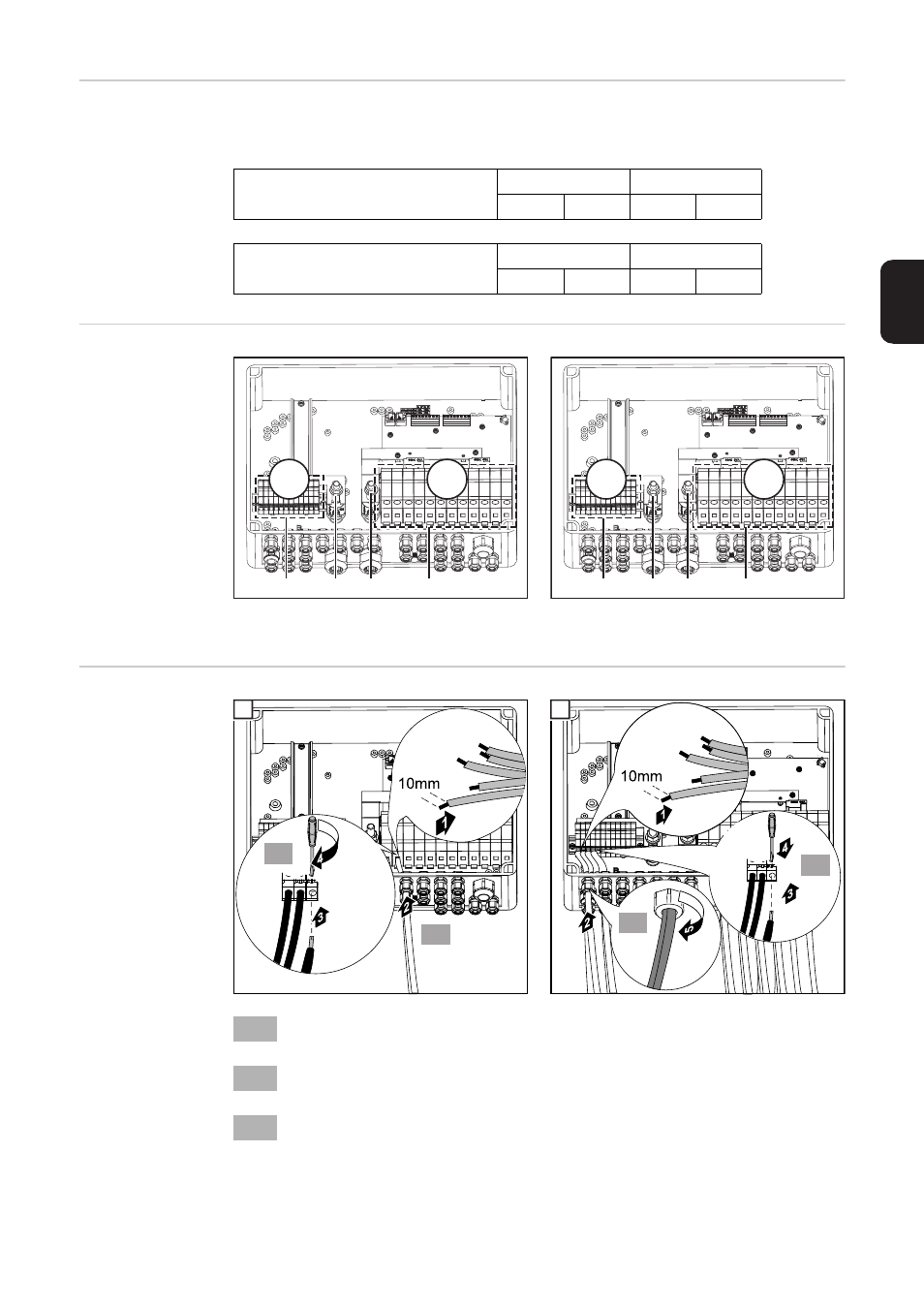

Fronius String Control 100/12 Manual del usuario
Página 115
113
ES
Ocupación de las
conexiones en
caso de módulos
solares conecta-
dos a tierra
En caso de módulos solares conectados a tierra, solo deben conectarse los polos sin
puesta a tierra de las series fotovoltaicas de módulo solar a los bornes protegidos (A).
Ejemplo para la
ocupación de las
conexiones en
caso de módulos
solares conecta-
dos a tierra
Ocupación en caso de una puesta a tierra del módulo
solar en el polo negativo
Ocupación en caso de una puesta a tierra del módulo
solar en el polo positivo
Conectar las se-
ries voltaicas de
módulo solar al
Fronius String
Control 100/12
Puesta a tierra negativa del módulo
solar
DC-
DC+
B (in)
B‘ (out)
A‘ (out)
A (in)
Puesta a tierra positiva del módulo
solar
DC+
DC-
B (in)
B‘ (out)
A‘ (out)
A (in)
-
+
(
B
)
(
A
)
(
B‘
) (
A‘
)
(
B
)
(
A
)
+
-
(
B‘
) (
A‘
)
(B)
(A)
1
(A)
(C)
2
(A)
Par de apriete 2,0 Nm
(B)
Par de apriete 1,5 Nm
(C)
Par de apriete 2,0 Nm
